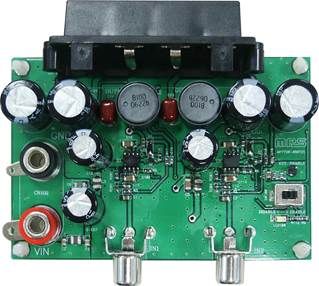

EV7720DS-00A

EV7720DS-00Aは、モノラル20W クラスD オーディオアンプであるMP7720の評価ボードです。これは、MPSの第2世代の完全統合型オーディオアンプの1つであり、以下を統合することでソリューションのサイズを大幅に縮小します :

180mΩパワーMOSFET

起動 / シャットダウン時のポップノイズ除去

短絡保護回路

ミュート / スタンバイ

MP7720は、4Ωのスピーカーに20Wを供給できるコンデンサ分圧器構成を備えたシングルエンド出力構造を採用しています。MPSのクラスD オーディオアンプは、90%以上の効率でクラスA / Bアンプの高い忠実度を示します。この回路は、MPSのAAM^TMの特許の可変周波数トポロジーに基づいており、優れたPSRR、高速応答時間を実現し、単一電源で動作します。
