EV6632A-R-00A

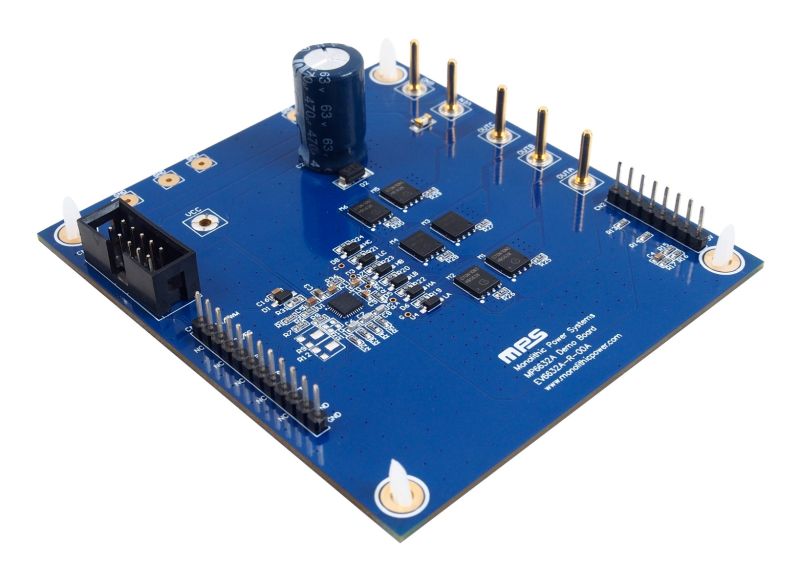

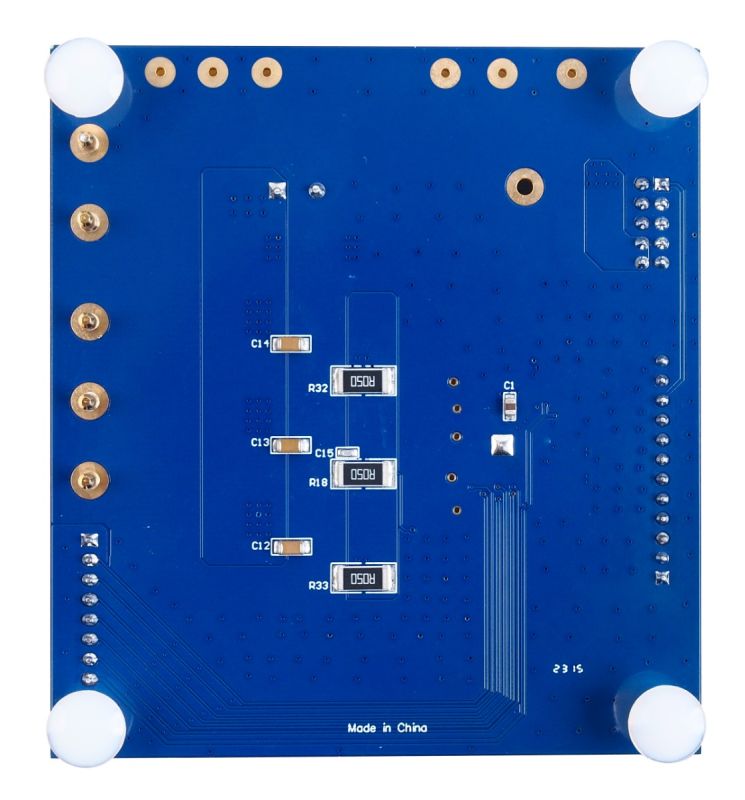

EV6632A-R-00Aは、1Aの駆動電流をもつ3相ブラシレスDC (BLDC) モータドライバコントローラである、MP6632Aの機能を実証するために設計された評価ボードです。MP6632Aは、6V～50Vの入力電圧 (V_IN) 範囲で3相BLDCモータを駆動します。

MP6632Aは、パルス幅変調 (PWM) 信号を通じて、またはPWM / DCピンのDC信号制御によってモータ速度を制御します。また、閉 / 開ループ制御と内蔵の設定可能な速度曲線機能、および優れた動的応答と高速動作のための120°変調を提供します。

MP6632Aは回転速度検出も含みます。回転速度検出器 (FG / RDピン) はオープンドレイン出力です。FG / RD出力はホールセンサコンパレータの出力に関連した、高電圧または低電圧を出力します。回転速度の検出に加え、DIRピンの入力により方向も制御します。

豊富な保護機能には、低電圧誤動作防止機能 (UVLO)、ロックロータ保護、過電流保護 (OCP)、およびサーマルシャットダウン保護が含まれます。

MP6632Aは、QFN-32 (4mm x 4mm) パッケージで提供されます。
