概要

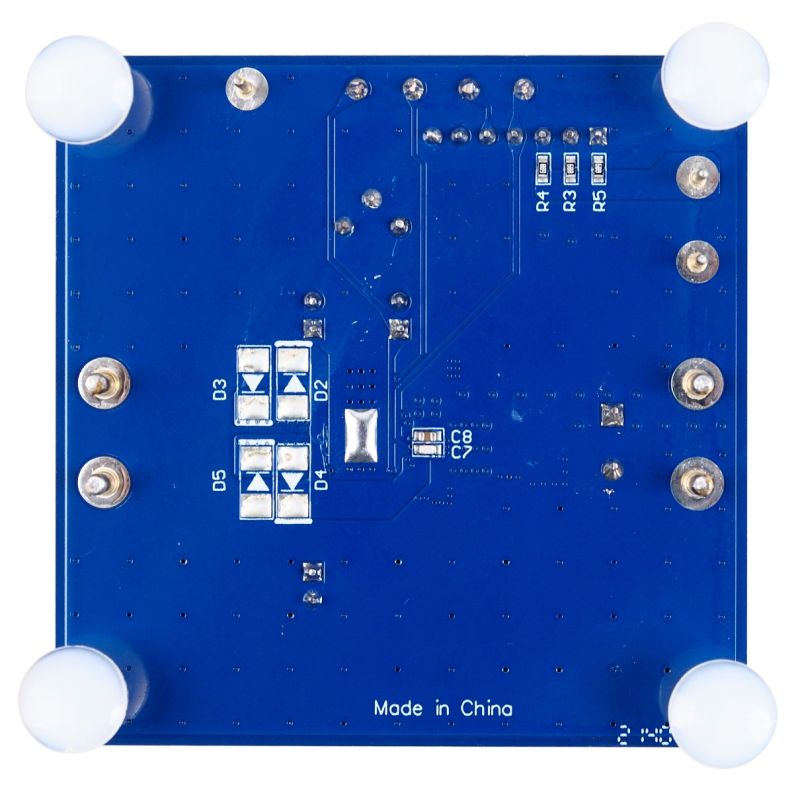

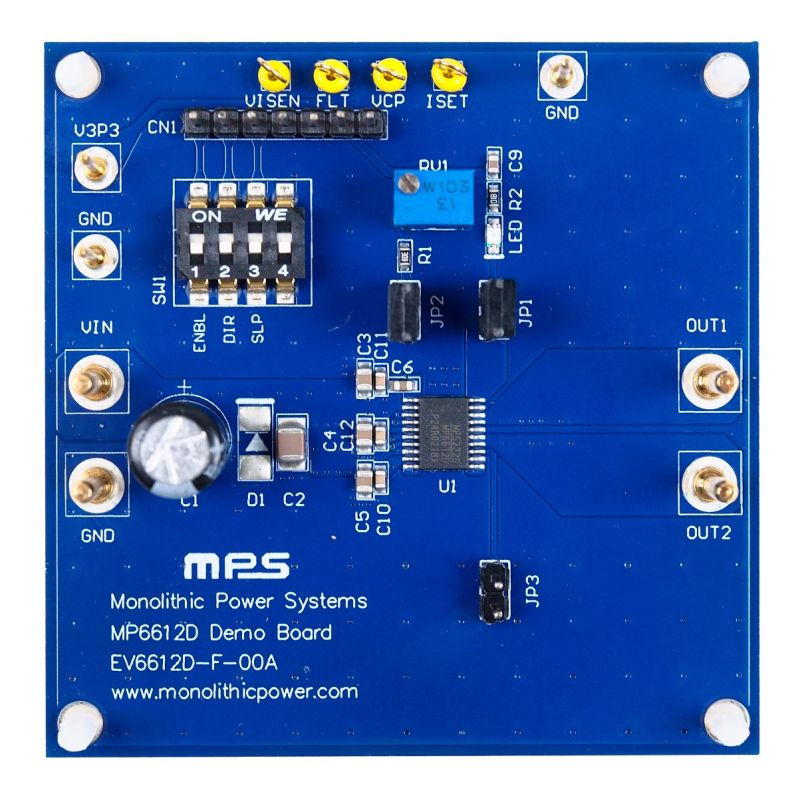

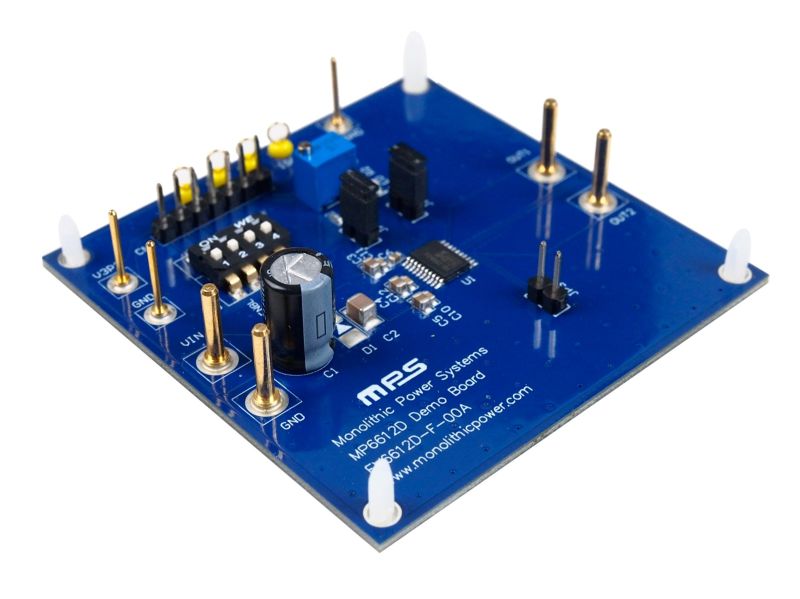

EV6612D-F-00Aは、リバーシブルモータの駆動に使用されるHブリッジモータドライバであるMP6612Dの機能を実証するために設計された評価ボードです。
MP6612Dは、4V～40Vの入力電圧 (VIN) に渡って動作し、最大5Aのモータ電流を供給できます。MP6612Dの入力制御信号は、ボード上のコネクタを通じて適用されます。MP6612Dの場合、出力の制御はDIRとENBLピンを通じて行われます。
MP6612Dは、露出サーマルパッド付きのTSSOP-20EPパッケージで提供されます。
EV6612D-F-00Aに変更を加える前に、MP6612Dのデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 広い4V〜40Vの動作入力電圧 (VIN) 範囲
- 内部フルHブリッジドライバは内部チャージポンプにより100%デューティサイクルに対応
- 電流検知 : ±10%の精度
- 最大5Aの連続ドライバ電流
- 低オン抵抗 (RDS(ON)):
- 70mΩ ハイサイドMOSFET (HS-FET)
- 45mΩ ローサイドMOSFET (LS-FET)
- サイクルごとの電流レギュレーションと制限
- MP6612 : IN1およびIN2ロジック入力
- MP6612D : ENBLおよびDIRロジック入力
- 2つのLS-FETオンによる低静止電流 (自己消費電流) ブレーキモード
- 設定可能な電流制限
- 過電流保護 (OCP)、過電圧保護 (OVP)、および過熱保護 (OTP) の障害表示
- TSSOP-20EPパッケージで提供
