EV6605D-R-00A

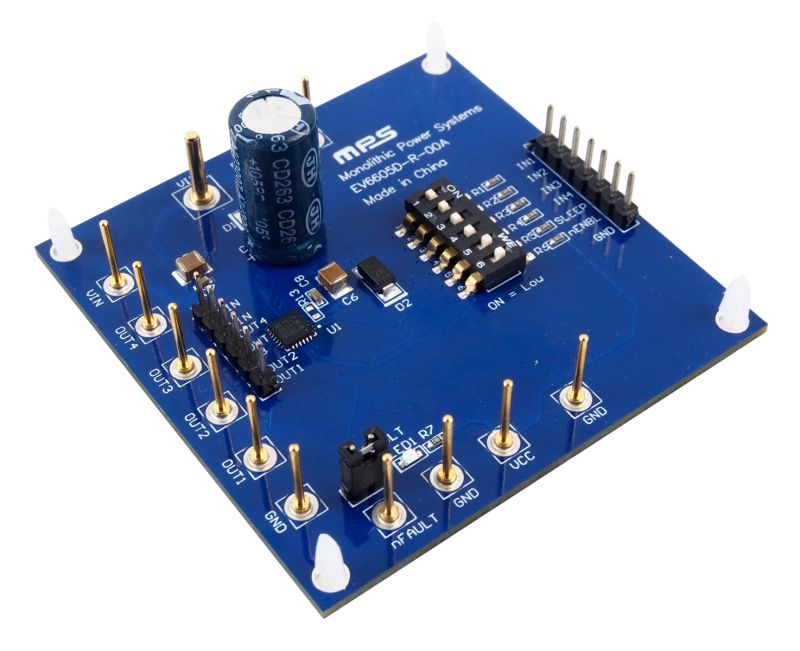

EV6605D-R-00Aは、パラレルインタフェースを備えた4チャネルのローサイド MOSFET (LS-FET) ドライバである MP6605Dの機能を実証するために設計された評価ボードです。LS-FETとハイサイド (HS) クランプダイオードを統合して、誘導性負荷を駆動します。

MP6605Dは、最大60Vの電源電圧で動作し、最大1.5Aの出力電流 (I_OUT) を提供できます。MP6605Dはシンプルなロジックインタフェースを備えており、3.3Vおよび5Vのロジック電源をサポートしています。内部の安全機能には、過電流保護 (OCP)、低電圧誤作動防止機能 (UVLO) 保護、および過熱保護 (OTP) などがあります。

MP6605Dは、ユニポーラ・ステッピングモータおよびソレノイド・ドライバのアプリケーションに最適です。MP6605Dは、QFN-24 (4mm x 4mm) パッケージで提供されます。
