概要

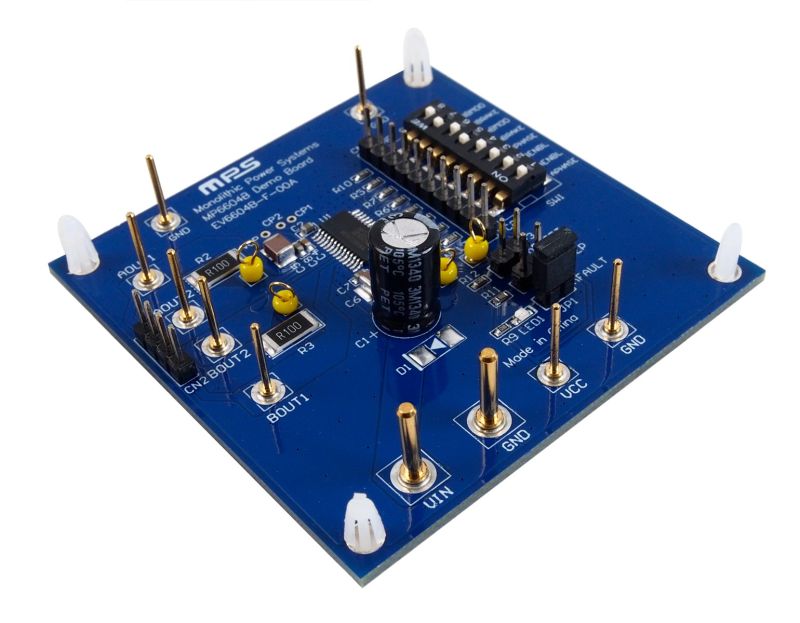

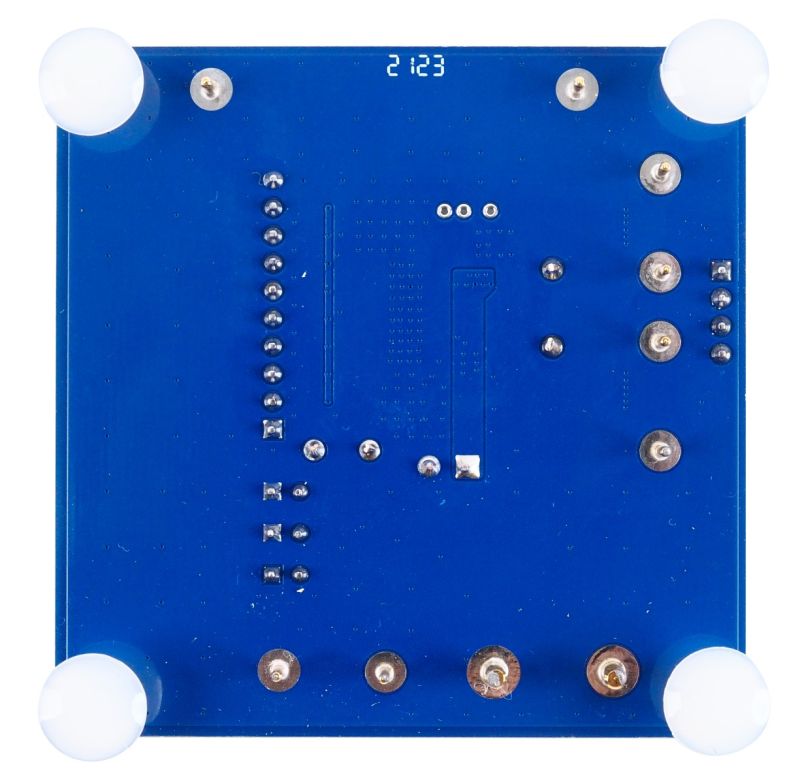

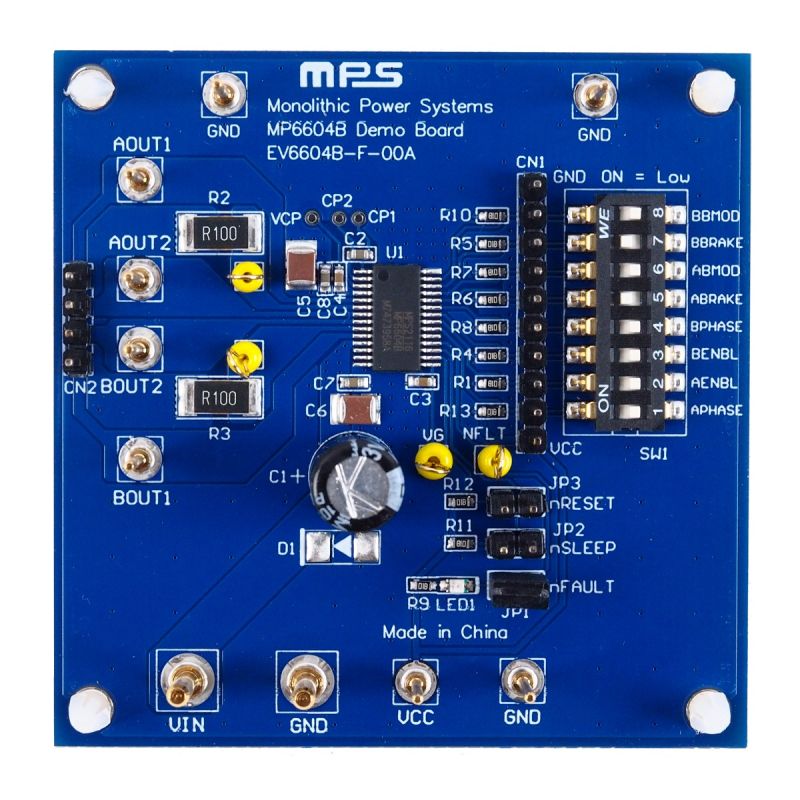

EV6604B-F-00A評価ボードは、デュアルブリッジモータ・ドライバであるMP6604Bの機能を実証するように設計されています。ステッピングモータ、DCブラシレスモータとその他の負荷の駆動に使用できます。
MP6604Bは、最大45Vの入力電圧 (VIN) から動作し、Hブリッジあたり最大2.5Aの負荷電流を供給できます。MP6604Bには、HブリッジごとにPHASE、ENBL、およびBRAKEの入力端子信号があります。入力制御信号は、ボード上で生成することも、ボード上のコネクタを介して外部コントローラから入力することもできます。
MP6604BGFは、TSSOP-28EPパッケージで提供されます。EV6604B-F-00Aに変更を加える前に、MP6604Bデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 4.5V〜45V動作入力電圧 (VIN) 範囲
- 2.5Aの出力電流 (IOUT_MAX)
- デュアル、フルHブリッジドライバ
- MOSFETあたり150mΩの低オン抵抗 (RDS(ON))
- 保護機能 :
- 過電流保護 (OCP)
- 過電圧保護 (OVP)
- 低電圧誤動作防止機能(UVLO)
- サーマルシャットダウン
- 故障表示出力
- TSSOP-28EPパッケージで提供
