EV6545-V-00A

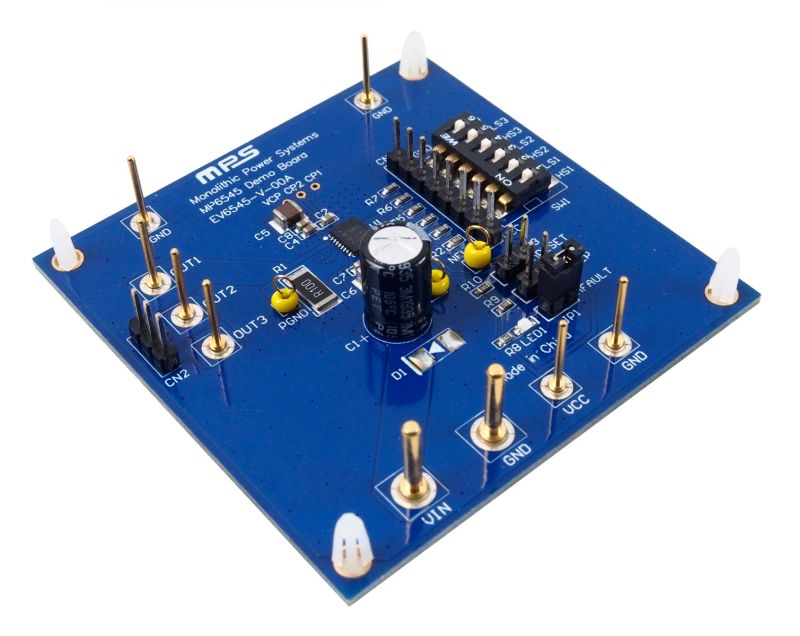

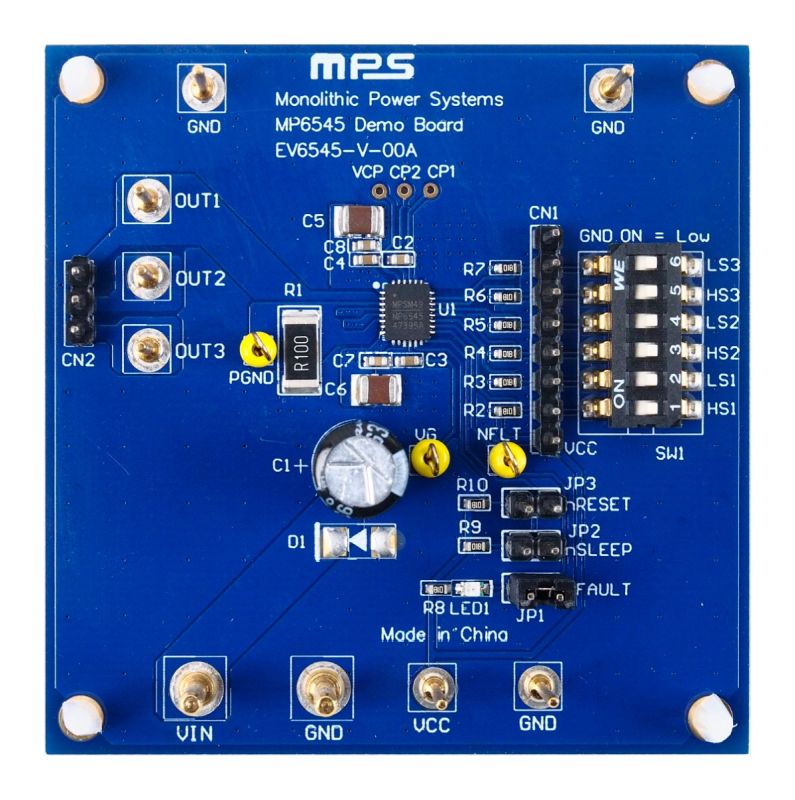

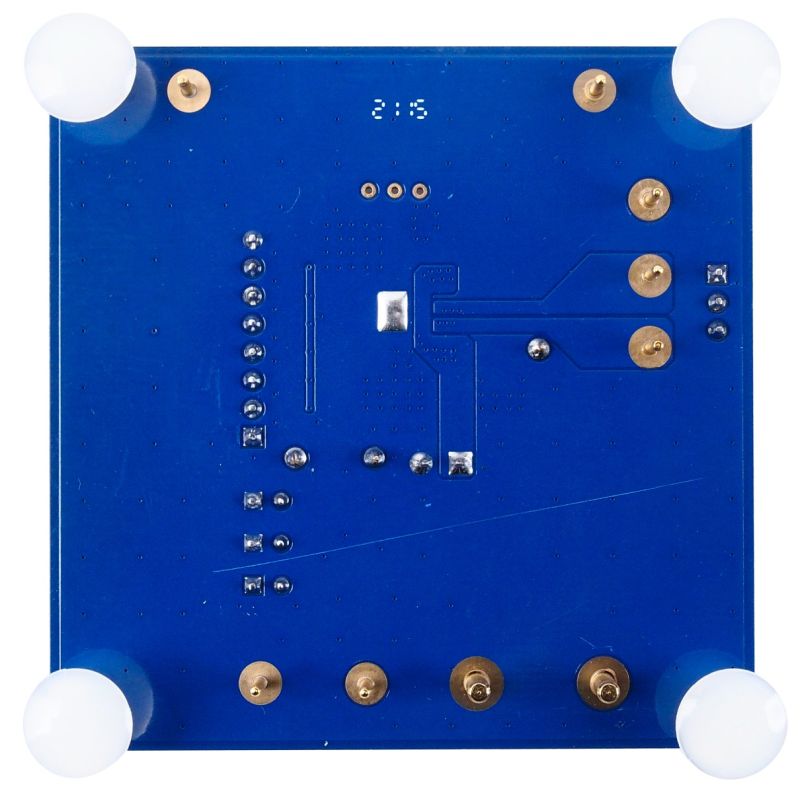

EV6545-V-00Aは、3相電力段であるMP6545GVの機能を実証するために設計された評価ボードです。MP6545は、ブラシレスDC (BLDC) モータやその他の負荷の駆動に使用できます。

デバイスは、最大45Vの供給電圧で動作可能で、1相あたり最大2.5Aの負荷電流を供給できます。MP6545には、出力ピンごとに個別のハイサイド (HS) 入力ピンとローサイド (LS) 入力ピンがあります。入力制御信号は、ボード上で生成することも、ボード上のコネクタを介して外部コントローラから入力することもできます。

MP6545GVは、QFN-28 (4mm x 5mm) パッケージで提供されます。EV6545-V-00Aに変更を加える前に、MP6545データシートをお読みになることをお勧めします。
