EV6539C-V-00A

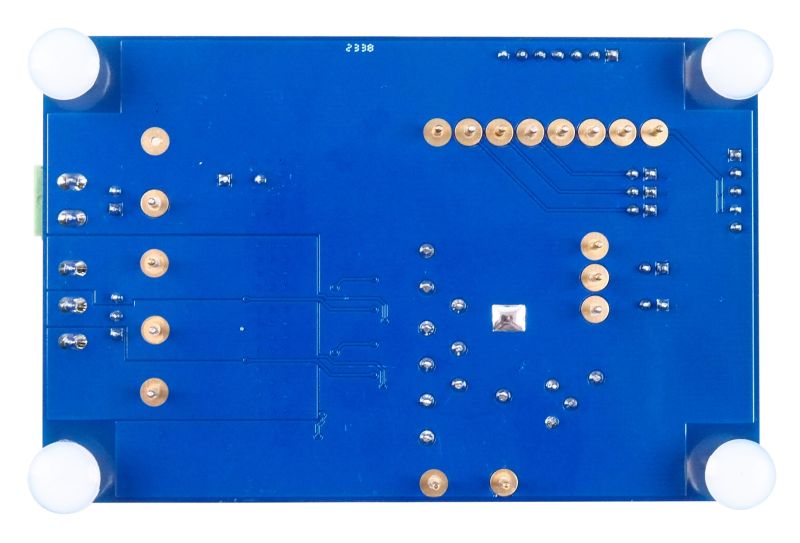

EV6539C-V-00Aは、3相ブラシレスDC (BLDC) モータ用プリドライバである、MP6539Cの機能を実証するために設計された評価ボードです。

MP6539Cは、6つのNチャネルパワーMOSFETで構成される3つのハーフブリッジを最大80Vで駆動できます。MP6539Cはブートストラップ (BST) コンデンサ (C_BST) を使用して、ハイサイドMOSFET (HS-FET) ドライバの電源電圧を生成します。出力が長期間Highに保たれた場合、内部チャージポンプがハイサイド (HS) ゲートドライバを維持します。

内部の安全機能には、シュートスルー保護、調整可能なデッドタイム (DT) 制御、低電圧誤動作防止機能 (UVLO)、およびサーマルシャットダウンが含まれます。

駆動制御信号は、マイクロコントローラユニット (MCU) やフィールド プログラマブル・ゲートアレイ (FPGA) などの外部コントローラを介して生成されます。

MP6539Cは、露出サーマルパッド付きのQFN-28 (4mm x 5mm) パッケージで提供されます。
