概要

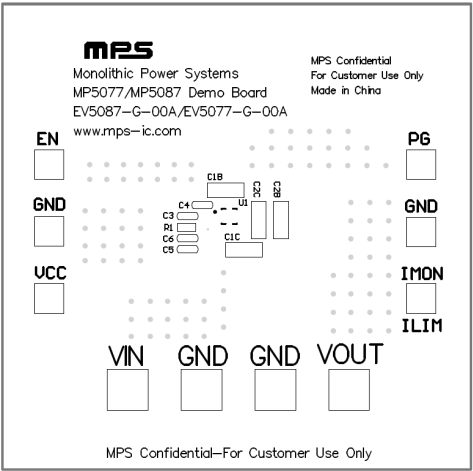

EV5077-G-00Aは、設定可能な電流制限機能を備えたRDS(ON) ロードスイッチ、MP5077の機能を実証するために設計された評価ボードで
MP5077は、0.5V〜5.5Vの入力電圧 (VIN) 範囲にわたり最大7.5Aの負荷保護を実現します。小さなパッケージで低いRDS(ON) をもつ、MP5077は、ノートブック、タブレット、およびその他のポータブルでバッテリ駆動されるアプリケーション向けの非常に高効率で省スペースのソリューションです。
出力 (ソース) での最大負荷は電流制限されています。これは、センスFETトポロジーを利用することで実現されます。電流制限の大きさは、ILIMピンからグランドに接続された外部抵抗によって制御されます。
EV5077-G-00Aは、0.5V〜5.5Vで動作するVIN範囲にわたり、連続する7Aの負荷電流を供給できます。
-
もっと見る
Show less
機能と利点
- 統合された10mΩの低RDS(ON) FET
- 調整可能な起動スルーレート
- 広い0.5V〜5.5V入力電圧 (VIN) 範囲
- 1μA未満のシャットダウン電流
- 設定可能な7.5A電流制限
- 出力放電機能
- イネーブル・ピン
- 200ns未満の短絡保護 (SCP) 応答時間
- 熱保護
- 省スペース、小型のQFN-12 (2mm x 2mm) パッケージで提供
