EV5026-V-00A

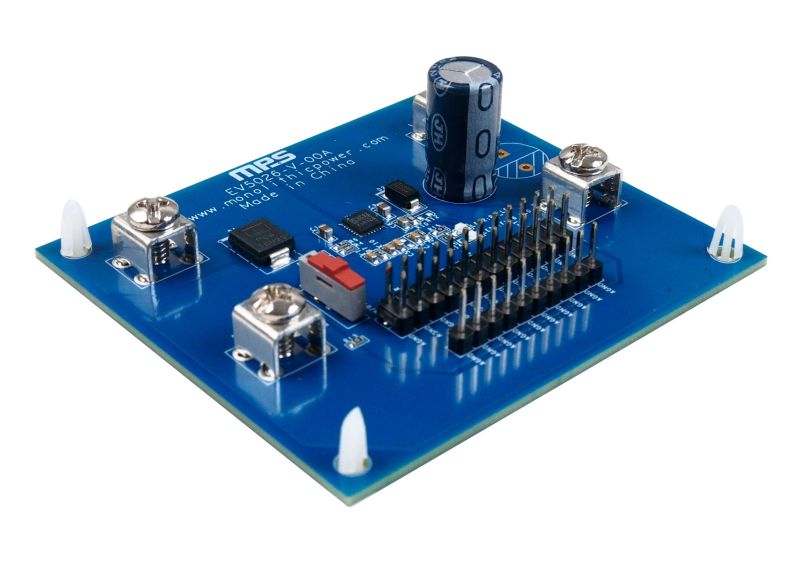

EV5026-V-00Aは、搭載されたホットスワップ保護デバイスであるMP5026の機能を実証するために設計された評価ボードです。EV5026-V-00Aを使用すると、MP5026のリファレンス回路評価が可能になります。MP5026は、入力の過渡現象から出力の回路を保護するように設計されています。また、出力から来る不要な短絡や過渡現象から入力を保護します。このデバイスは、室温でのデバイスあたり、最大20Aまでの連続出力電流 (I_OUT) を実現します。

MP5026は、アクティブなバックプレーン電源に回路カードが挿入されたときに負荷への突入電流を制限し、電源の電圧降下を制限します。MP5026は、ISETピンとグランド間に接続された低電力抵抗とソフトスタート (SS) ランプを介してゲート電圧 (V_GATE) を制御することにより、内部MOSFET電流 (I_FET) を制限します。

MP5026は、I_OUTをモニタする統合されたカレントミラーと統合されたオンダイ温度検知など、システム設計を簡素化する多くの機能を提供します。これにより、外付けの電流検出パワー抵抗、パワーMOSFET、および温度検知デバイスが不要になります。

MP5026は、過電流保護 (OCP)、短絡保護 (SCP)、過熱保護 (OTP)、破損したMOSFETの検出、過電圧保護 (OVP)、低電圧保護 (UVP) など、さまざまな故障保護を提供します。

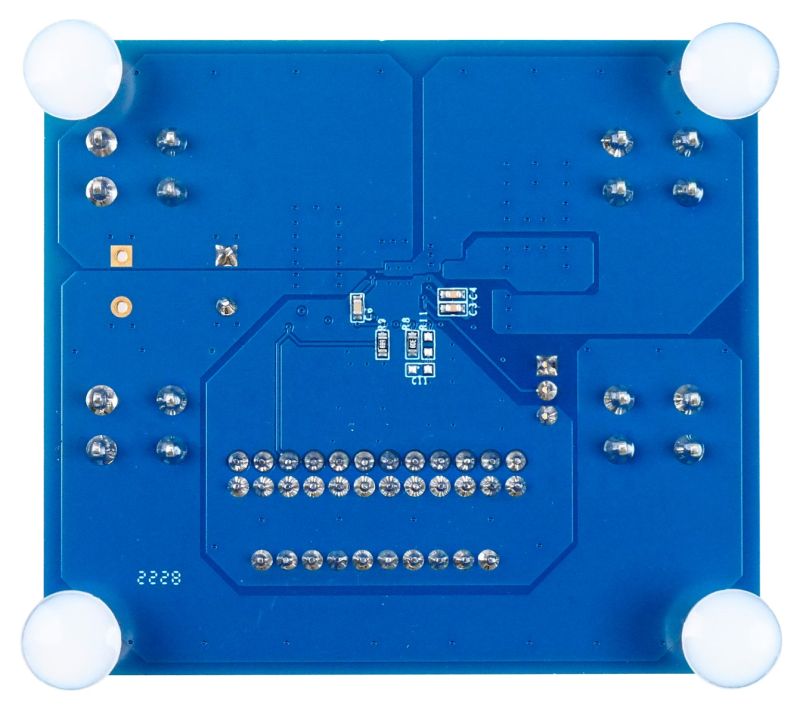

MP5026は、LGA-26 (4mm x 4mm) パッケージで提供されます。EV5026-V-00Aは4層構造で、各層は2オンス、全体サイズは7.15cm x 6.35cmです。
