EV4835A-RD-00A

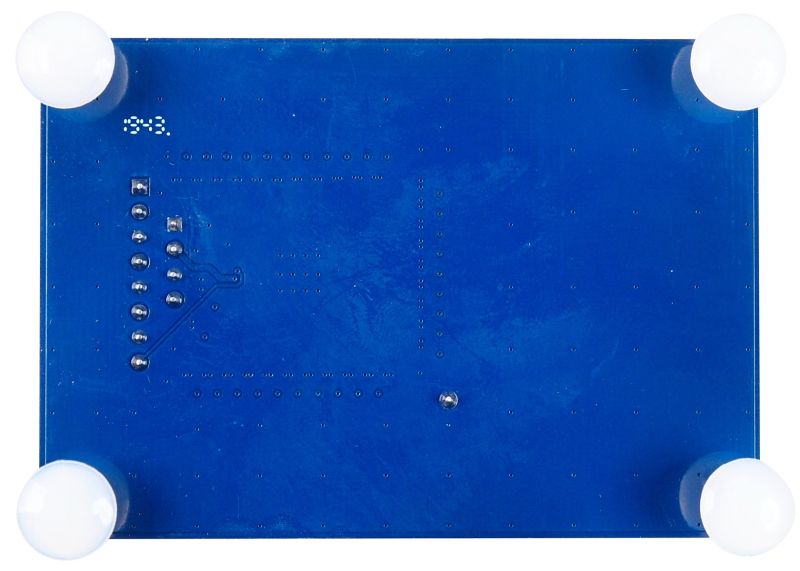

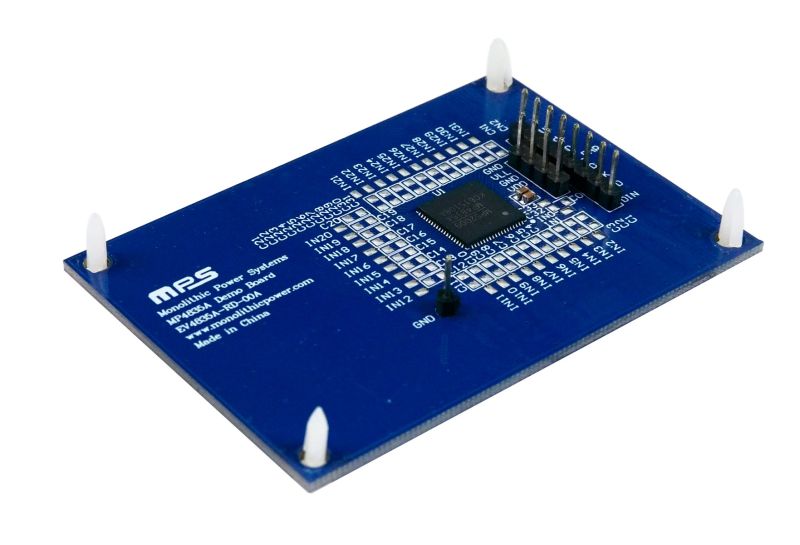

EV4835A-RD-00Aは、高電圧の、32チャネルアナログスイッチであるMP4835Aの評価ボードです。MP4835Aは医療用超音波アプリケーション向けに設計されています。これは医療用超音波と非常に似ているため、非破壊検査 (NDT) にも使用できます。

高電圧アナログスイッチは、送信回路と受信回路をさまざまな圧電トランスデューサ (PZT) 素子に多重化するために使用されます。MP4835Aは、出力ピン (SWOUT) のグランドへ接続されの抵抗をもっています。これにより、PZT素子に大きなDC電圧が蓄積されないようにずることができます。スイッチはシリアル32ビットシフトレジスタを介してオン / オフできます。シリアル制御インタフェースは、I/O接続の数を最小限に抑えるのに役立ちます。
