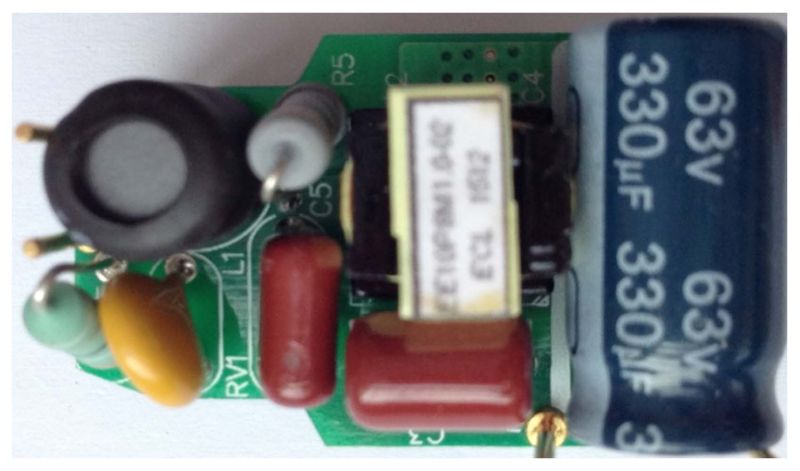

EV4068-N-00A

EV4068-N-00A 評価ボードは、 MP4068の機能を実証するように設計されています。MP4068は、高い力率を備え、高度に機能集積されたトライアック調光可能なLEDドライバです。これは、低ライン入力 (120VAC) およびトライアック調光可能なLEDライティングアプリケーション、特に低コストおよび小型フォームファクタのアプリケーション向けに特別に設計されています。

内蔵された500V MOSFETにより、システムはMOVやTVSなしで500Vのサージテストに耐えることができます。このソリューションを実現するには、シングル巻線インダクタのみが必要です。すぐれた調光性能を実現するように設計されたMPS独自のハイブリッド動作モードを備えています。

EV4068-N-00Aは、通常、50VTYP、160mAのLED負荷をもつ8Wのトライアック調光可能なLED電球を108VAC～132VAC、60Hzで駆動するように設計されています。

EV4068-N-00Aは優れた効率を備え、IEC61547サージ耐性、IEC61000-3-2 ClassC高調波、およびEN55015の伝導EMI要件を満たしています。これは過電圧保護などの多重保護機能を備えています (出力短絡保護、サーマルシャットダウンなど)。

EV4068-N-00Aは、MP4068 SOIC-8パッケージタイプ用の評価ボードです。
