概要

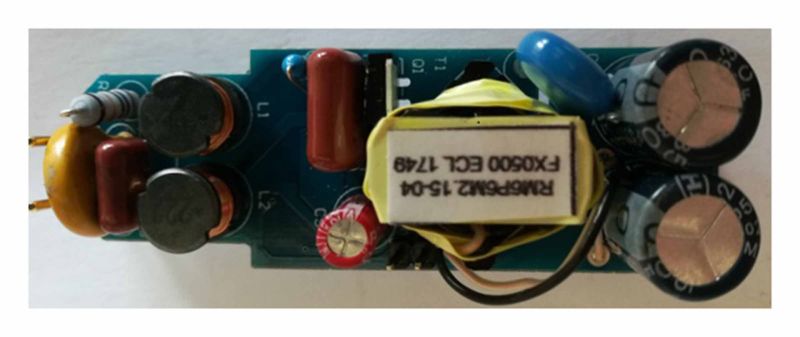

EV4059-S-00A 評価ボードは、MP4059の機能を実証するように設計されています。MP4059は、LEDディープ調光アプリケーションをターゲットとした単一電力段およびPFCコントローラです。ちらつきや揺らぎを発生させることなく、1%～100%の調光幅にわたってLED負荷への定電流を安定化できます。これは、二次側フィードバック部品のない一次側コントローラであり、フォトカプラによりLEDドライバの設計が大幅に簡素化されます。MP4059は力率補正を統合し、バレースイッチング モードで動作して高効率を実現します。
EV4059-S-00A は、21V LEDを駆動するフライバックトポロジーを採用しています。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 1%～100%の調光幅
- 超低待機時損失、通常230VACで50mW未満
- ユニバーサル入力
- 高速起動
- ちらつきなし
- 低可聴ノイズ
- 効率の良いバレースイッチングモード
- 良好なPF (通常 >0.9)
- 一次側過電流保護
- 出力OVP / SCP
- 低電圧誤動作防止機能 (UVLO)
- サーマルシャットダウン (160℃ / 100℃)
- SOIC-8パッケージで提供
