概要

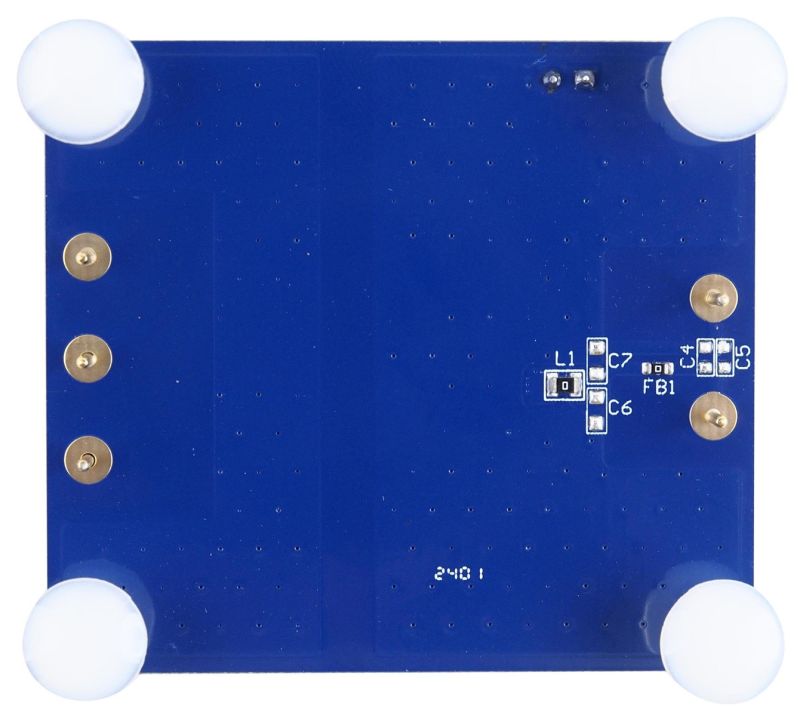

EV3W2424A-O-01Aは、24V ±10%入力電圧 (VIN) アプリケーション向けに設計された、非安定化、3kVRMS、絶縁型DC/DCコンバータであるMID3W2424Aの機能を実証するために設計された評価ボードです。MID3W2424Aは最大3Wの出力電力 (POUT) に対応します。優れたコモンモード過渡耐性 (CMTI) 性能を備えているため、高速スイッチング速度を必要とするIGBTまたはシリコンカーバイド (SiC) MOSFETゲートドライバへの電源供給に適しています。
MID3W2424Aは、入力過電圧保護 (OVP)、過電流保護 (OCP)、短絡保護 (SCP)、過熱保護 (OTP) などのさまざまな保護機能を備えています。また、突入電流を制御するソフトスタート (SS) も搭載しています。
MID3W2424Aは、ロープロファイルのLGA-6 (10mm x 10mm x 4.8mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 24Vで±10%入力電圧 (VIN) 用に最適化
- 1:1のVIN / 出力電 (VOUT) 比
- 最大3Wの出力電力 (POUT)
- 500 kHzのスイッチング周波数 (fSW)
- 3kVRMS 絶縁試験電圧高電位テスト
- ソフトスタート (SS)、過電流保護 (OCP)、入力過電圧保護 (OVP)、および過熱保護 (OTP)
- -40°C～+105°Cの動作周囲温度 (TA)
- EN62368-1準拠
- LGA-6 (10mm x 10mm x 4.8mm) パッケージで提供
