EV3908DK-00B

高効率な同期整流式昇圧コンバータEVボード

データシート

概要

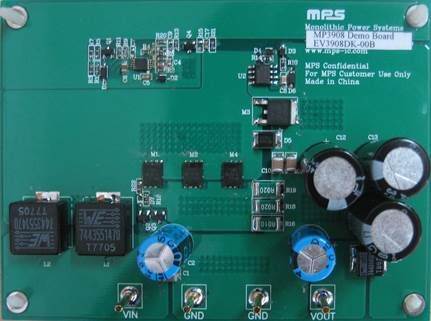

EV3908DK-00Bは、MP3908DK用の同期昇圧コンバータの評価ボードです。7V～17V入力から最大0.5Aで安定化された19V出力を提供するように設定されています。出力は評価ボード上のフィードバック抵抗を変更することで調整できます。

デモボードは、外付けの6.7mΩ抵抗を使用して電流を検知し、MP6901DSを使用して整流器として低Ron MOSFETを駆動し、高効率を実現します。MP6901DSは、外部スイッチと連携してショットキーダイオードを置き換える低ドロップダイオードエミュレータICです。

EV3908DK-00B
