EV3399EF-00A

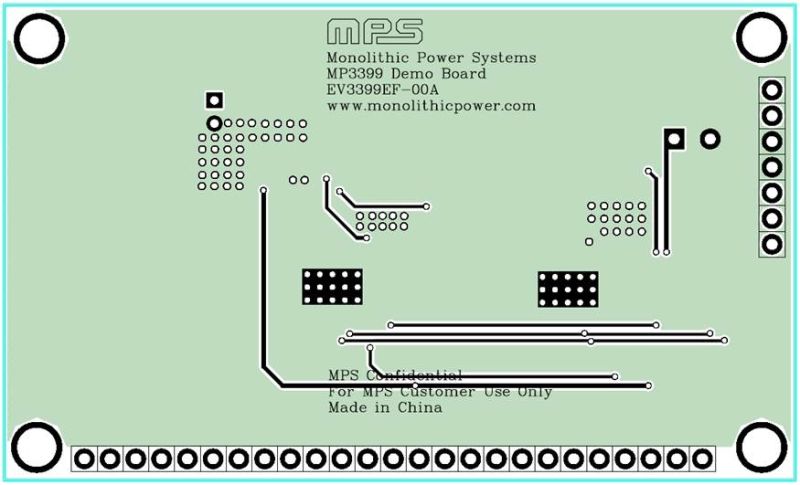

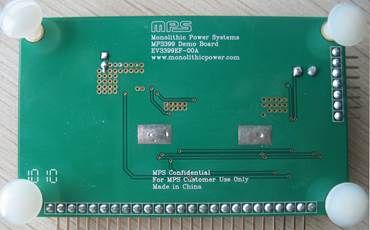

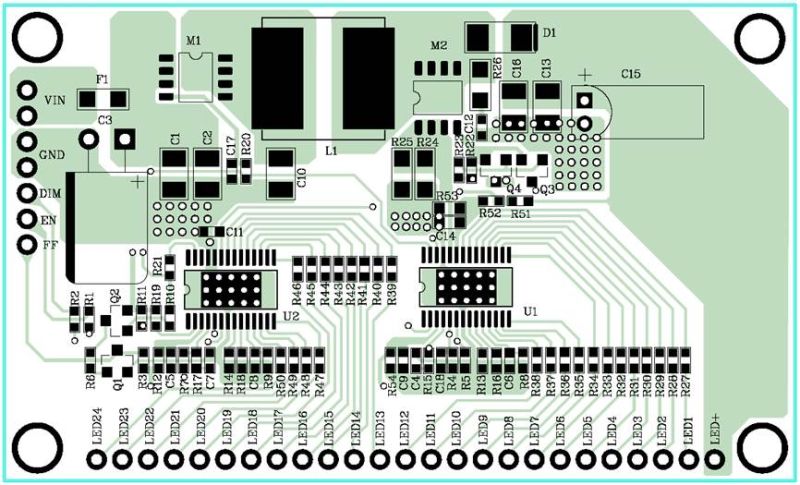

EV3399EF-00Aは、LEDアレイを光源とする大型液晶ディスプレイ用に設計された、12のLEDチャネル ステップアップコンバータであるMP3399EFの評価ボードです。このボードは2つのMP3399EFを並列にして構築されており、最大60mAの電流で24ストリングのLEDを駆動します。

MP3399は、外部パワーMOSFETと内部電流モード、固定周波数アーキテクチャを使用し、各ストリング端子に電流バラストを備えており、ストリング間で2.5%の電流調整精度を達成します。各LEDストリングでのフィードバック電圧が低いため、電力損失が軽減され、効率が向上します。

MP3399には、低電圧誤動作防止機能、電流制限、過電圧、LED短絡、LED開放、サーマルシャットダウン保護など、コンバータを故障状態から保護するための複数の機能があります。
