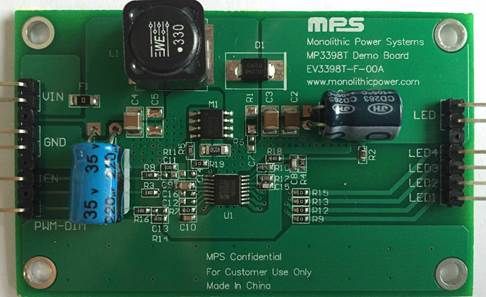

EV3398T-F-00A

MP3398Tは、4つの電流チャネルを備えたステップアップコントローラで、大型LCDパネルバックライトアプリケーション用の白色LEDアレイを駆動するように設計されています。これは、単一の電源を共有する2つ以上のICを並列で使用してLEDチャネルの数を拡張できます。MP3398Tは、固定されたスイッチング周波数をもつピーク電流モードを使用しています。周波数は外付け設定抵抗を通じてプログラム可能です。MP3398Tは、外付けMOSFETを駆動して、4.5V～33Vの入力電源で出力電圧を昇圧します。各LEDストリングの電流を、外付け電流設定抵抗によって設定されたプログラム値に調整します。

デバイスは、電流バランス用に4つの内部電流源をもっています。電流整合性は、ストリング間で2%の調整精度を達成します。LED電流源の低いレギュレーション電圧が電力損失を低減します。MP3398Tは直接PWM調光に対応します。

さらに、OCP、OTP、UVP、OVP、LED短絡 / 開放保護、インダクタ / ダイオード短絡保護などの豊富な保護モードを統合しています。

MP3398Tは、TSSOP-16EPパッケージで提供されます。
