EV3398E-U-00A

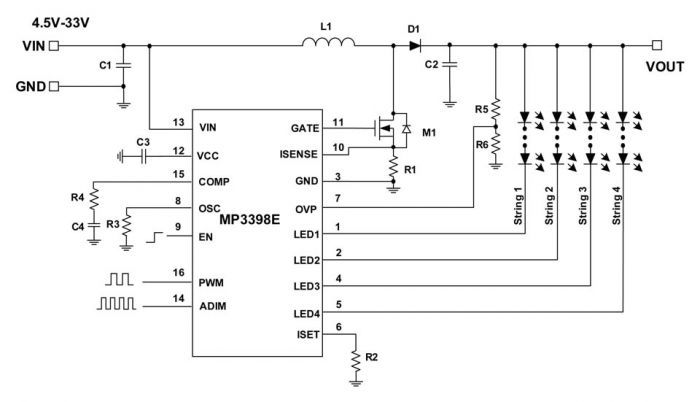

MP3398Eは、4つの電流チャネルを備えたステップアップコントローラで、大型LCDパネルバックライトアプリケーション用の白色LEDアレイを駆動するように設計されています。MP3398Eは、単一の電源を共有する2つ以上のICを並列で使用してLEDチャネルの数を拡張できます。スイッチング周波数が固定されたピーク電流モードを採用しています。周波数は外付け設定抵抗を通じてプログラム可能です。MP3398Eは、外付けMOSFETを駆動して4.5V～33Vの入力電源から出力電圧を昇圧し、各LEDストリングの電流を外付け電流設定抵抗によって設定された値に調整します。

デバイスは、電流バランス用に4つの内部電流源を適用しています。電流整合性は、ストリング間で2.3%の調整精度を達成します。LED電流源の低い調整電圧により、電力損失を低減します。MP3398Eは、直接的なPWM調光とPWM入力によるアナログ調光に対応しています。

豊富な保護機能には、過電流保護 (OCP)、過熱保護 (OTP)、低電圧保護 (UVP)、過電圧保護 (OVP)、LED短絡 / 開放保護、およびインダクタ / ダイオード短絡保護が含まれます。

MP3398Eは、TSSOP-16EPおよびPDIP-16パッケージで提供されます。
