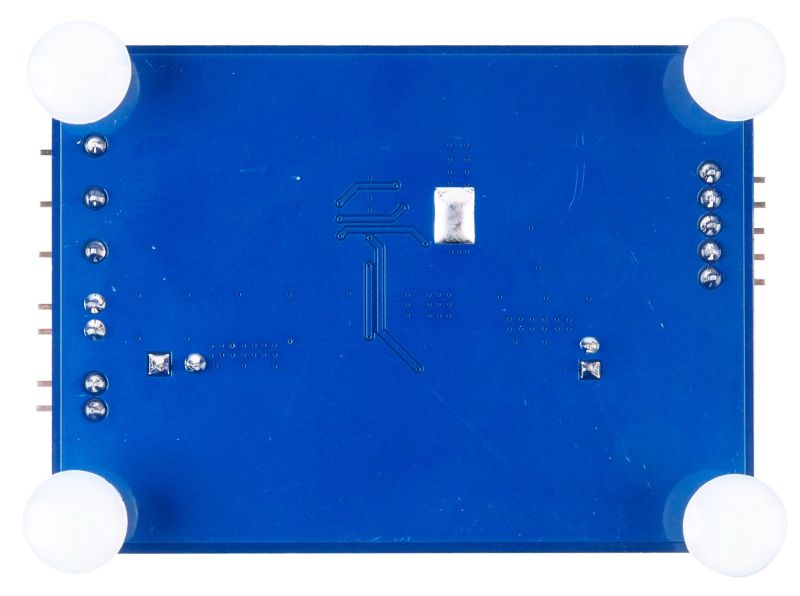

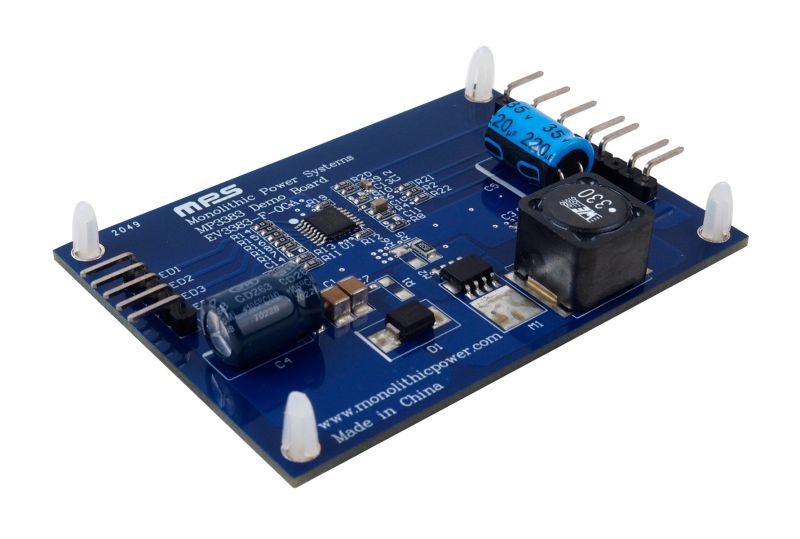

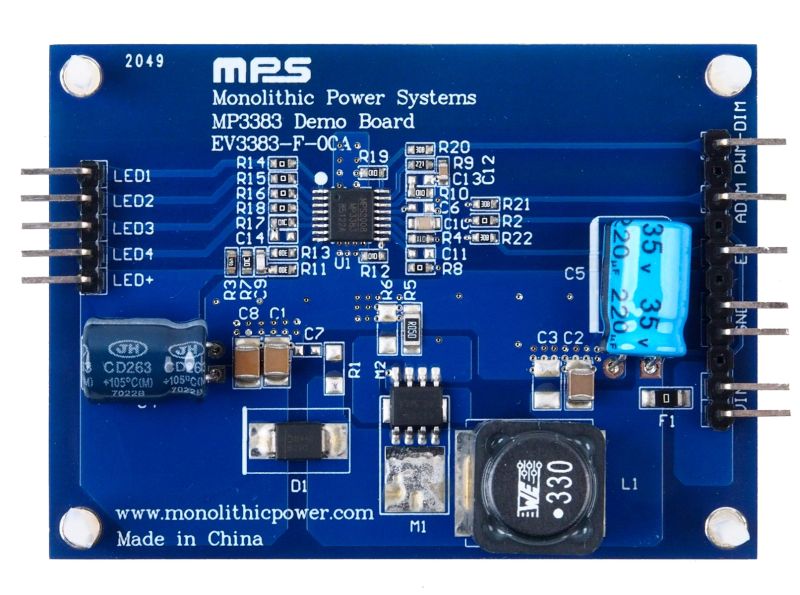

EV3383-F-00A

EV3383-F-00A 評価ボードは、大型LCDパネルバックライトアプリケーション用のWLEDアレイを駆動するように設計された4つのLED電流チャネルを備えたステップアップコントローラMP3383の機能を実証するために設計されています。MP3383は、単一の電源を共有する2つ以上のICを並列に使用してLEDチャネルの数を増やすことができます。

MP3383は、外部設定抵抗を介して設定可能な固定スイッチング周波数 (f_SW) によるピーク電流制御モードを採用しています。デバイスは外部MOSFETを駆動して、6V～33Vの入力電圧 (V_IN) 供給で、出力電圧 (V_OUT) を高くします。また、各LEDストリングの電流を、外部の電流設定抵抗によって設定された値に調整します。

MP3383は、電流バランス用に4つの内部電流源をもっています。電流整合性は、ストリング間で1.8%の調整精度を達成します。LED電流源の低い調整電圧により、電力損失を低減します。

MP3383は、PWM入力を使用したアナログ調光だけでなく、直接パルス幅変調 (PWM) 調光にも対応しています。豊富な保護機能には、過電流保護 (OCP)、過熱保護 (OTP)、低電圧保護 (UVP)、過電圧保護 (OVP)、LED短絡と開放保護、インダクタ、およびダイオード短絡保護が含まれます。

MP3383は、SOIC-16およびTSSOP-16EPパッケージで提供されます。
