EV3320B-Q-00A

EV3320B-Q-00Aは、MP3320Bは、2V～5.5Vの広い入力電圧 (V_IN) 範囲にわたって動作する、4チャンネル同期整流式昇圧型RGB LEDドライバである、MP3320Bの機能を実証するために設計された評価ボードです。各チャンネルは最大電流が102mAまで、そして最大出力電圧 (V_OUT) は5.4Vまで到達できます。

MP3320Bは、外付け抵抗を介して最大16個の設定可能なデジタルインタフェースアドレスを持つデジタルインタフェースを統合しています。各チャネルは、デジタルインタフェースを介してイネーブルまたはディセーブルにできます。

MP3320Bは、各LEDチャネルに独立したパルス幅変調 (PWM) 調光とアナログ調光の両方、および各チャネルに10ビットのPWM調光と8ビットアナログ調光を採用しています。突入電流と可聴ノイズを低減するために、PWM調光中に位相シフトも統合されています。

豊富な保護機能には、LED開放保護、LED短絡保護、過電圧保護 (OVP)、および過熱保護 (OTP) が含まれます。

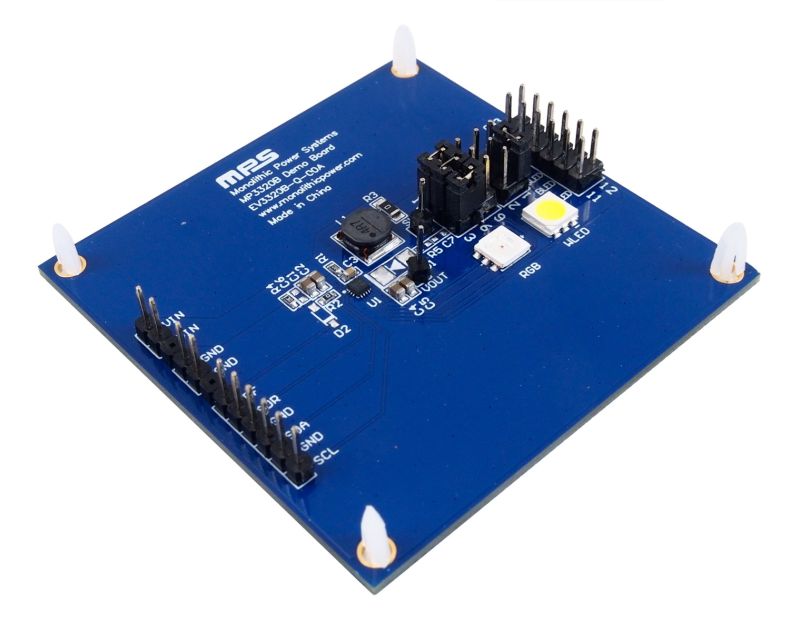

MP3320Bは、QFN-14 (2mm x 2mm) パッケージで提供されます。EV3320B-Q-00Aは、完全に組み立てられた評価ボードです。
