EV3305DD-00A

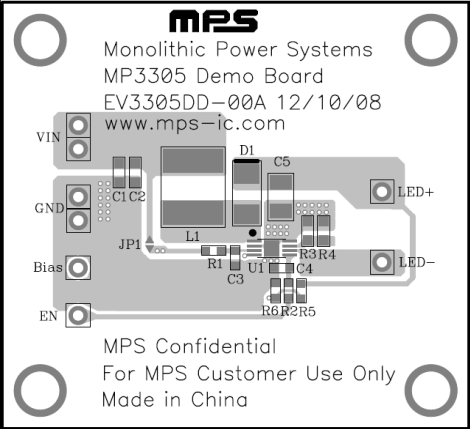

EV3305DD-00Aは、5V入力またはシングルセルのリチウムイオンバッテリーから白色LEDアレイを駆動するために設計されたモノリシックなステップアップコンバータであるMP3305DDの評価ボードです。このEVボードは、直列3個の白色LED、10ストリングパネルの負荷に最適化されています。

MP3305は、電流モードの固定周波数アーキテクチャを使用してLED電流を調整します。この電流は、外付けの電流検出抵抗を通じて測定されます。フィードバック電圧が200mVと低いため、電力損失が低減され、効率が向上します。

MP3305は最大50HzのPWM調光を備えており、広範な周囲の明るさの下でバックライトの輝度を柔軟に制御でき、PWM調光の可聴ノイズの可能性も回避します。

開回路状態による過電圧状態になると、MP3305はオフになります。OVPしきい値をプログラムするには、1つの外付け抵抗分圧器を使用します。MP3305には、低電圧誤動作防止機能、電流制限、およびサーマル過負荷保護も含まれており、出力が過負荷時の損傷を防ぎます。

MP3305は、8ピンQFN (3mm x 3mm) パッケージで提供されます。
