EV2700-C-00A

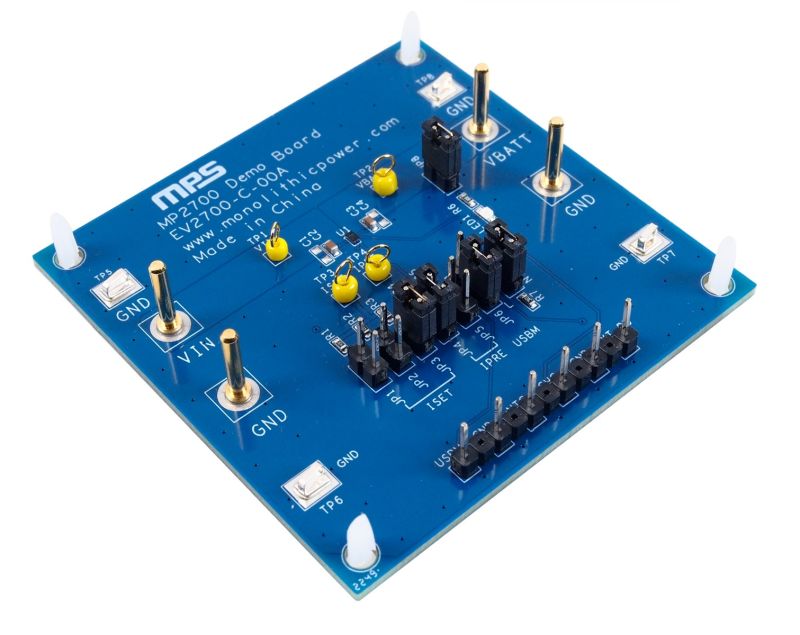

EV2700-C-00Aは、リチウムイオンまたはリチウムポリマーバッテリー用の26V、1Aの高度に統合されたリニアチャージャであるMP2700の機能を実証するために設計された評価ボードです。

MP2700は専用ISETピンをもち、ISETとグランドの間に抵抗を接続することで、充電電流 (I_CC) を設定します。USBMピンは、I_CCの設定をする前に入力電流制限 (I_{IN_LIM}) を設定します。MP2700には最小入力電圧制限 (V_{IN_LIM}) があり、 入力電力が過負荷になった場合にI_CCを削減します。

MP2700には、充電、終了、故障イベントなどの充電状態を示すオープンドレインCHGピンがあります。これは、設定可能な温度枠と動作を備えた完全にカスタマイズ可能なJEITAプロファイルに対応しています。

EV2700-C-00Aは、最大6Vの動作電圧に対応し、その絶対最大入力電圧 (V_IN) は最大26Vです。
