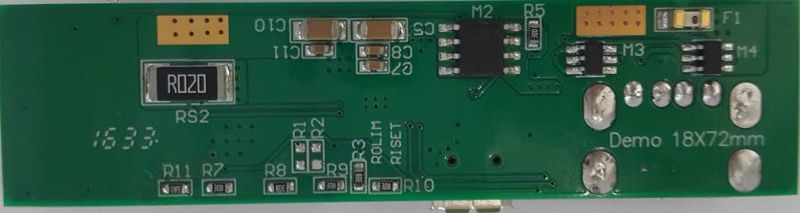

EV2690-R-00B

EV2690-R-00Bは、幅広いアプリケーションで使用されるシングルセルのリチウムイオンおよびリチウムポリマーバッテリー用の、高度に統合された柔軟なスイッチモードバッテリーチャージャ管理であるMP2690のリファレンスデザインボードです。

デモボードは2つの動作モード (充電モードと昇圧モード) を使用し、入力の状態に基づいてシステムとバッテリーの電力を管理できます。

入力電源が存在する場合、ボードは充電電流2.5Aでシングルセルバッテリーを充電します。

入力ソースがない場合、ボードはPBピンを介して昇圧モードに切り替わり、最大2.1Aの電流をバッテリーからSYSピンに電力を供給します。

評価ボードには、電圧ベースの電池残量計表示を実現し、充電モードと昇圧モードを区別するために4個のLEDドライバが備わっています。

安全な動作を保証するために、EV2690-R-00Bには入力過電圧保護、バッテリー過電圧保護、サーマルシャットダウン、バッテリー温度モニタリング、および使用できなくなったバッテリーの長時間充電を防ぐためのタイマーが備わっています。
