EV26075EQ-00A

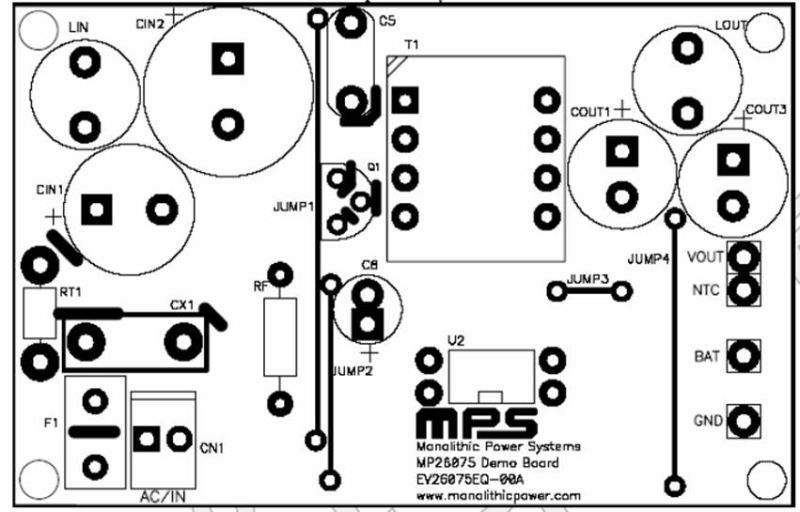

EV26075EQ-00Aは、プラグイン、クレードルチャージャアプリケーションのACアダプタ入力用のリニア、高性能、高効率でシングルセルのリチウムイオンまたはリチウムポリマー バッテリーチャージャであるMP26075の評価ボードです。

EV26075EQ-00Aの場合、AC/DC変換のトポロジーはフライバックです。HF0100は一次側のコントローラです。MP26075はフォトカプラを介してフィードバック信号を提供し、バッテリー電圧に対するフライバック出力電圧を制御してエネルギー効率を向上します。安全な動作を保証するために、MP26075は電源投入シーケンスを制御します。アダプタが差し込まれたときに突入電流を制限するために、まずACアダプタの電力を上昇させます。

EV26075DQ-00Aの充電電流は1Aに設定されており、外付け抵抗 (Rset) によってプログラム可能です。
