概要

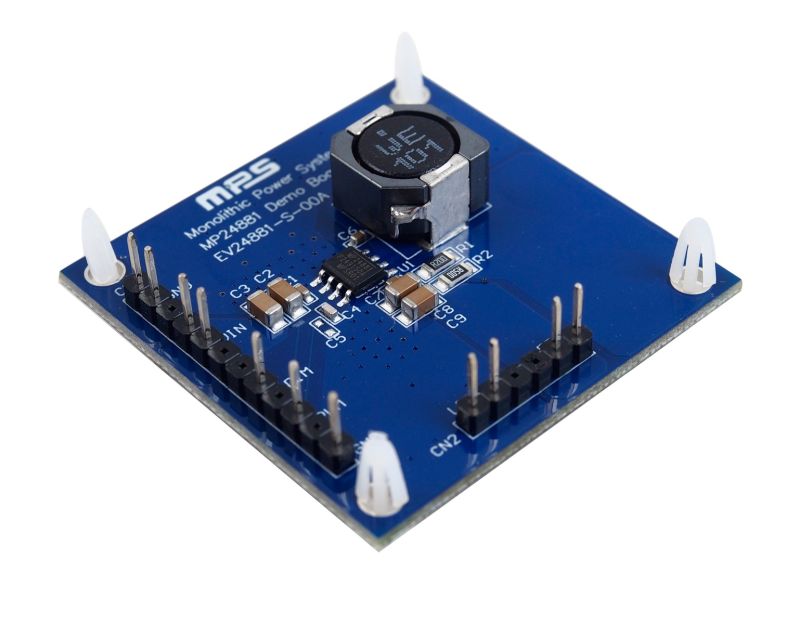

EV24881-S-00Aは、NチャネルMOSFETと整流器を内蔵した60Vモノリシック同期ステップダウンLEDドライバMP24881の性能を実証するために設計された評価ボードです。最大1.1Aの連続出力電流 (IOUT) を高出力LEDに供給します。10V～60Vの広い入力電圧 (VIN) 範囲により、さまざまなステップダウンライティングアプリケーションに対応します。ヒステリシス電流モード制御は、非常に高速な過渡応答を実現し、ループ補償設計の必要性を排除します。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 広い10V〜60Vの動作入力電圧 (VIN) 範囲
- 最大1.1AのLED電流 (ILED)
- 同期整流ステップダウンコンバータ
- 内部100mΩハイサイド MOSFET (HS-FET)
- 内部110mΩ同期整流器 (SR)
- ヒステリシス制御
- 最大2MHzまでのスイッチング周波数 (fSW)
- 100mVの基準電圧 (VREF)
- LEDコモンカソード接続
- 優れたパルス幅変調 (PWM) 調光性能:
- 最大25kHzのPWM調光周波数
- 20000: 1広範囲の調光幅
- 0.1%の低さまでの調光深さ
- すべてのPWM信号制御ハイブリッド調光
- ハイサイド (HS) 過電流保護 (OCP)
- 電流検出 (CS) 短絡保護
- ローサイド (LS) 逆OCP
- サーマルシャットダウン
- SOIC-8EPパッケージで提供
