EV2349-G-00A

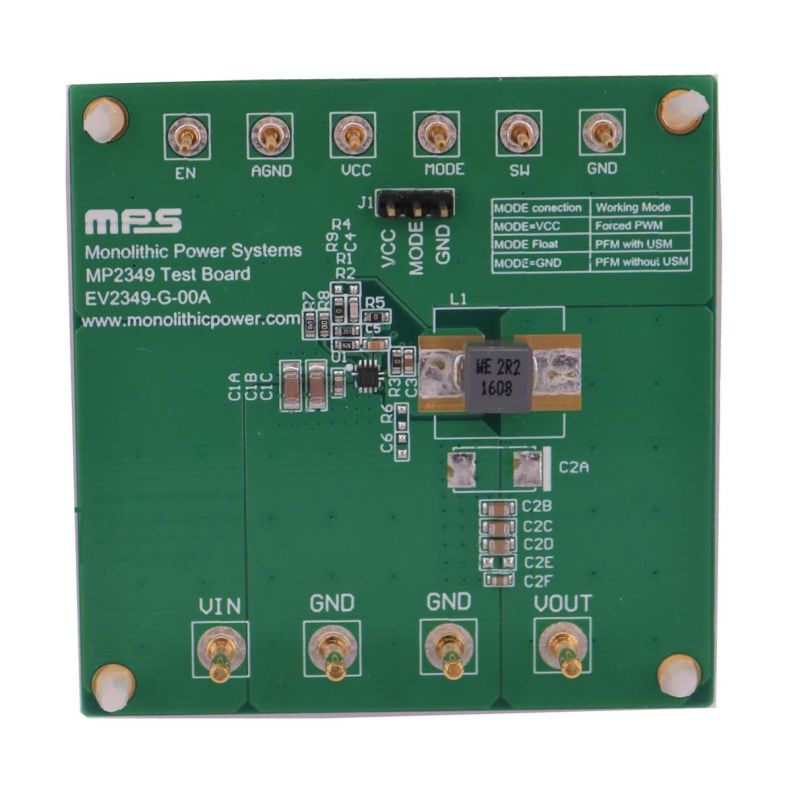

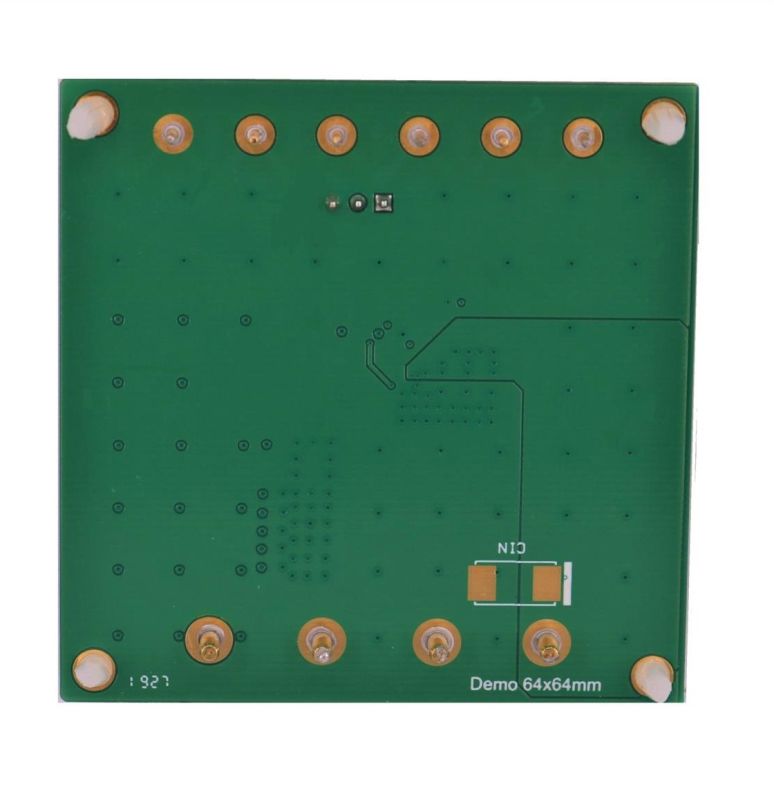

EV2349-G-00Aは、完全に統合された、高周波数の同期整流式ステップダウン スイッチモードコンバータであるMP2349の機能を実証するために設計された評価ボードです。広い入力供給範囲で最大6.5Aの連続出力電流 (I_OUT) および7.5Aのピーク出力電流 (I_{OUT_MAX}) を実現できる非常にコンパクトなソリューションを提供します。

MP2349は、MPS独自のスイッチング損失低減技術と内部の低オン抵抗 (R_DS(ON)) パワーMOSFETにより、広いI_OUT負荷範囲にわたって高効率で動作します。

適応型コンスタントオンタイム (COT) 制御モードを使用して高速過渡応答を提供し、ループ安定化を容易にします。DC自動調整ループと差動リモートセンスにより、すぐれたロードレギュレーションおよびラインレギュレーションを提供します。

豊富な保護機能には、過電流保護 (OCP)、過電圧保護 (OVP)、低電圧保護 (UVP)、サーマルシャットダウンが含まれます。

MP2349は最小限の数の外付け部品しか必要とせず、QFN-11 (2mm x 2mm) パッケージで提供されます。
