EV2169-RH-00A

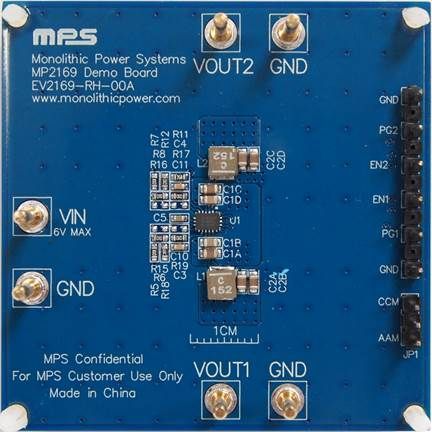

EV2169-RH-00Aは、2.7V〜6Vの入力で動作して、0.6Vの低い出力電圧を生成する内部補償されたデュアル、PWM、同期整流式ステップダウンレギュレータであるMPQ2169用の評価ボードです。

MPQ2169は、2A / 2Aまたは3A / 1Aの出力電流レギュレータであり、60µAという低い静止電流により、シングルセルのリチウムイオン (Li+) バッテリーで動作するポータブル機器への給電に最適です。.

MPQ2169は、55mΩのデュアルハイサイドスイッチと、外付けショットキーダイオードなしで高効率の20mΩの同期整流を統合しています。MPQ2169は、ピーク電流モード制御と内部補償を備え、低ドロップアウト設定が可能です。どちらのチャネルも100％のデューティサイクルで動作できます。

故障状態の保護には、サイクル毎の電流制限およびサーマルシャットダウンなどがあります。

EV2169-RH-00Aは、AQFN-18 (2.5mm x 3.5mm) パッケージで組み立てられ、テストされています。
