EV2167B-D-00A

EV2167B-D-00Aは、ハイサイドおよびローサイドのパワーMOSFET (それぞれ、HS-FETおよびLS-FET) を内蔵した、設定可能な周波数 (300kHz～2.2MHz) で、同期整流式のステップダウン・スイッチングレギュレータであるMPQ2167Bの機能を実証するために設計された評価ボードです。これは、すぐれた過渡応答用のピーク電流により、最大4Aの連続出力電流 (I_OUT) を実現します。

MPQ2167Bは、高度な非同期変調 (AAM) モードまたは軽負荷での強制連続導通モード (FCCM) 動作のどちらかを設定できます。AAMモードは、軽負荷でのスイッチング損失を低減することにより高効率を実現し、FCCMは制御可能な周波数と、より低い出力リップルをもっています。

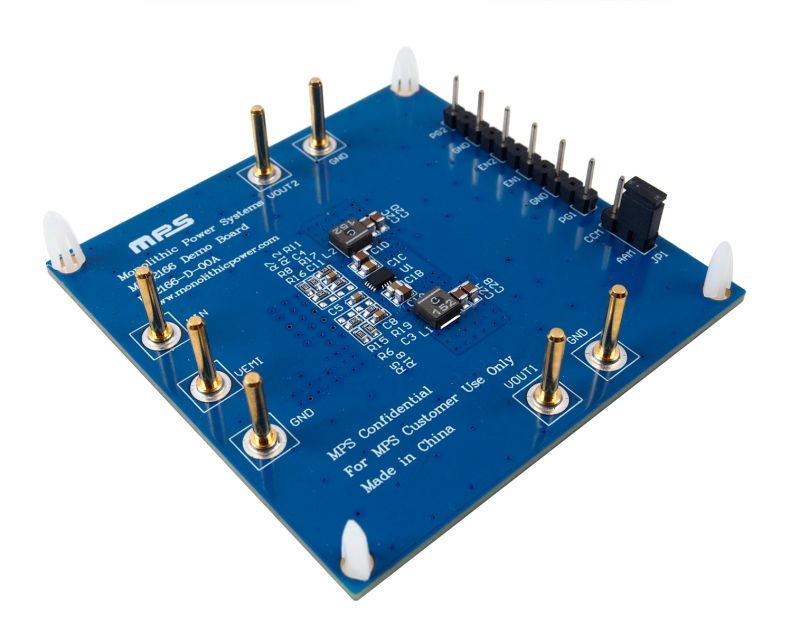

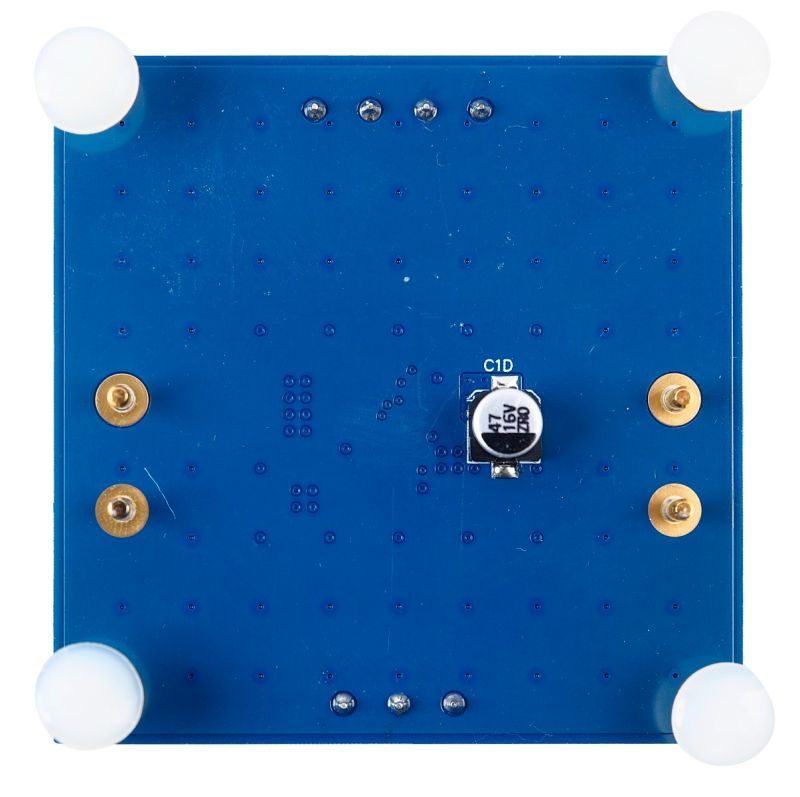

EV2167B-D-00Aは、完全に組み立てられ、テストされた評価ボードです。2.7V～6Vの入力電圧 (V_IN) 範囲の最大4Aの負荷電流で、1.8Vの出力電圧 (V_OUT) を1.9MHzのスイッチング周波数 (f_SW) で生成します。
