EV1W0505B-LVH-00A

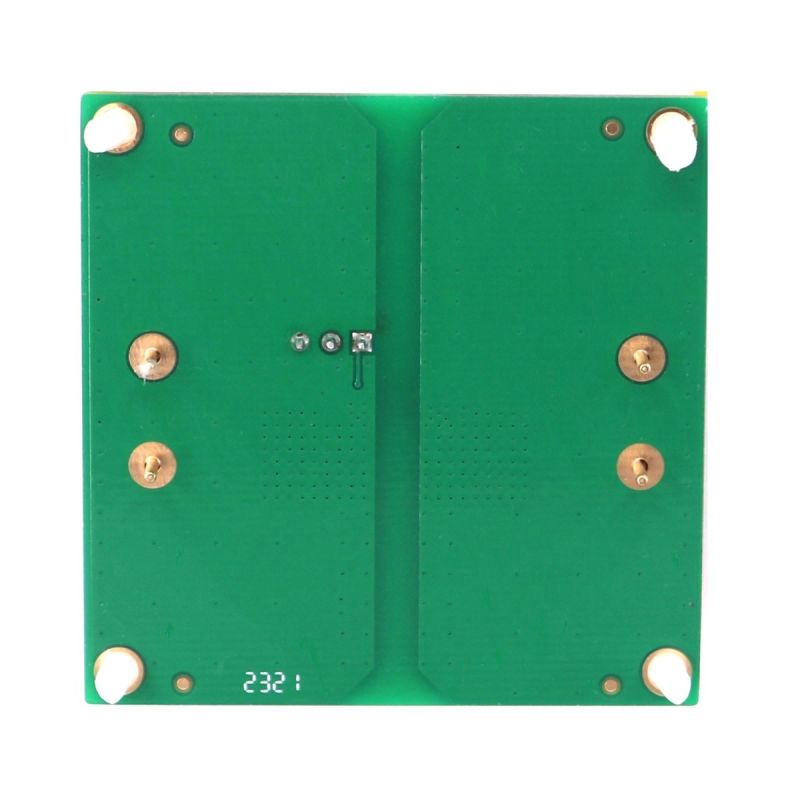

EV1W0505B-LVH-00Aは、絶縁型安定化DC/DCモジュールであるMIE1W0505BGLVHの機能を実証するために設計された評価ボードです。MIE1W0505BGLVHは、3V～5.5Vの入力電圧 (V_IN) アプリケーションに対応します。さらに、MIE1W0505BGLVHは優れた負荷レギュレーション、ラインレギュレーションを備え、最大1Wの出力電力 (P_OUT) に対応します。

MIE1W0505BGLVHは、フィードバックブロックに容量絶縁技術を使用しており、従来のオプトカプラや高精度に設定可能なリファレンスICを使用せずに出力電圧 (V_OUT) を調整できます。このモジュールは、従来の絶縁型パワーモジュールと比較して、信頼性の高い動作を提供する小型ソリューションです。

MIE1W0505BGLVHは、連続した短絡保護 (SCP) および過熱保護 (OTP) を備えています。LGA-12 (4mm x 5mm) パッケージで提供されます。

EV1W0505B-LVH-00Aに変更を加える前に、MIE1W0505BGLVHのデータシートをお読みになることをお勧めします。
