概要

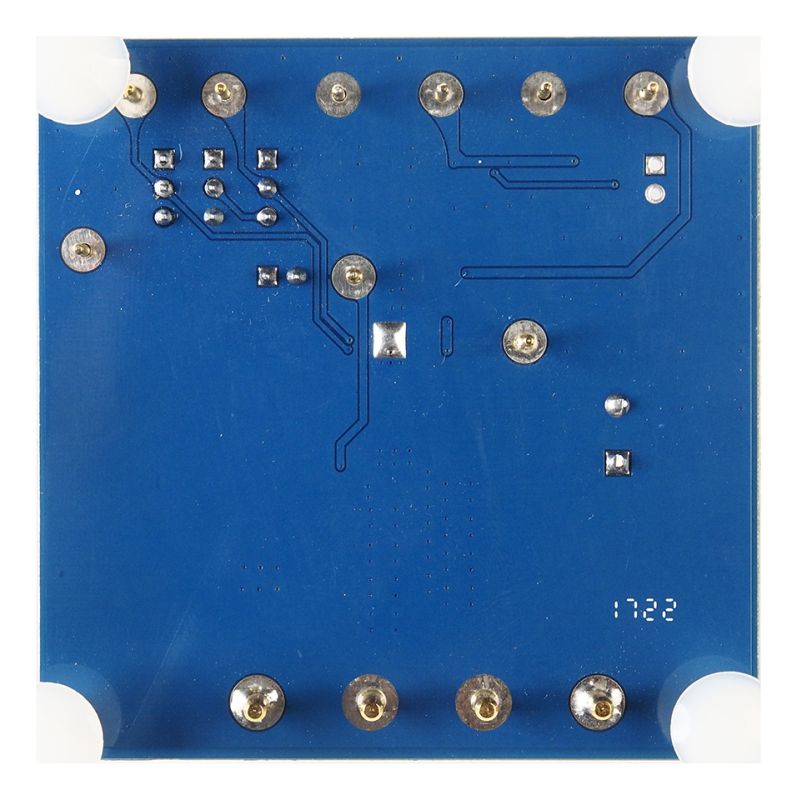

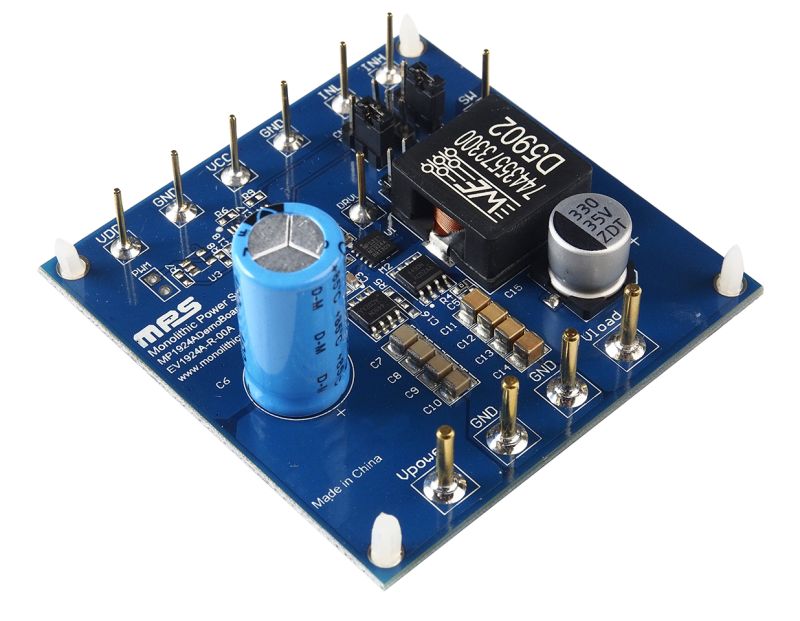

EV1924A-R-00Aは、高周波ハーフブリッジゲートドライバであるMP1924Aの評価ボードです。そのハイサイドとローサイドのドライバチャネルは独立して制御され、5ns以下の時間遅延で追随します。
ボードは降圧コンバータとして構成されています。INH信号とINL信号は互いに独立しています。INHおよびINLには、適切なデッドタイムを備えた相補型PWMを実装する必要があります。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 115Vブートストラップ電圧範囲
- オンチップブートストラップダイオード
- 150µA以下の静止電流
- 20nsの典型的な伝搬遅延
- 5ns以下のゲートドライバマッチング
- ハイサイドゲートドライバとローサイドゲートドライバの両方のUVLO
- TTL互換入力
- QFN-10 (4mm x 4mm) およびSOIC-8パッケージで提供
