概要
これはMP1907のEVボードのドキュメントです。MP1907は、高周波で100Vのハーフブリッジ、NチャネルのワーMOSFETドライバです。ローサイドとハイサイドのドライバチャネルは独立して制御され、5ns未満の時間遅延で一致します。ハイサイドとローサイドの両方の電源の低電圧誤動作防止機能により、電力供給が不十分な場合に出力が強制的にLowにされます。 統合されたブートストラップダイオードにより、外付け部品の数が削減されます。

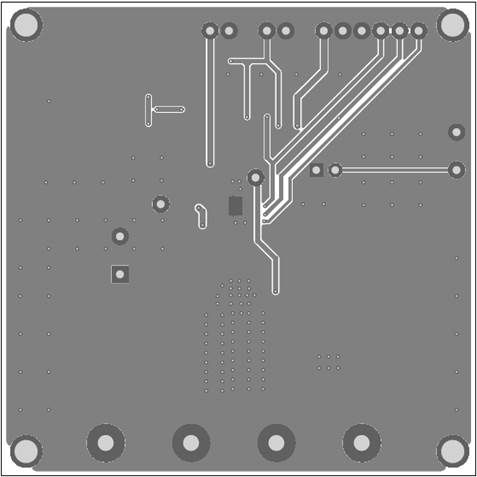

デモボードは降圧コンバータに設定されています。INHとINLは互いに独立した信号です。簡単にするために、ユーザーはこのデモボードにPWM信号を供給するだけで済み、オンボード回路は適切なデッドタイムを備えたINHおよびINL信号を生成します。実際のシステムでは、コントローラがデッドタイムの調整を行う必要があります。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- ドライブNチャネルMOSFETハーフブリッジ
- 100V VBST 電圧範囲
- オンチップ・ブートストラップダイオード
- 代表的な20nsの伝播遅延時間
- 5ns未満でゲートドライブ一致
- 12VのVDDで、12ns/9nsの立ち上がり / 立ち下がり時間をもつ1nFの負荷を駆動
- TTL互換入力
- 150μA未満の静止電流
- ハイサイドとローサイド両方に対するUVLO
- QFN10 3 x 3mmパッケージ
