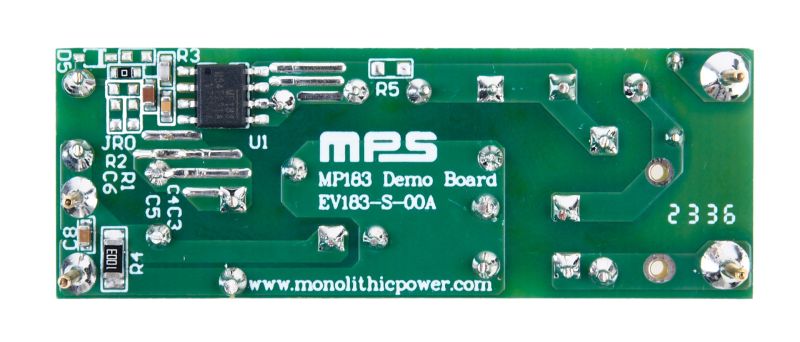

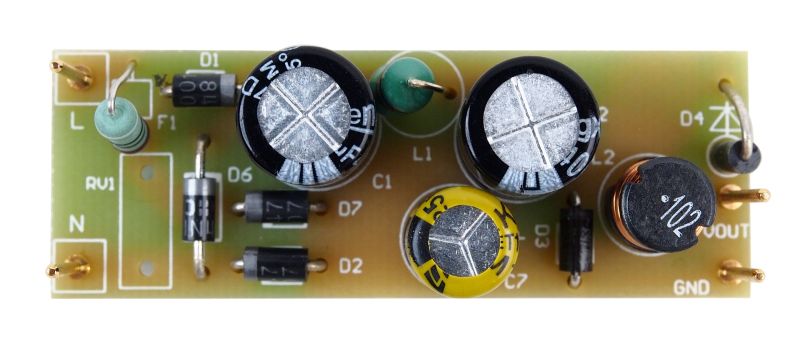

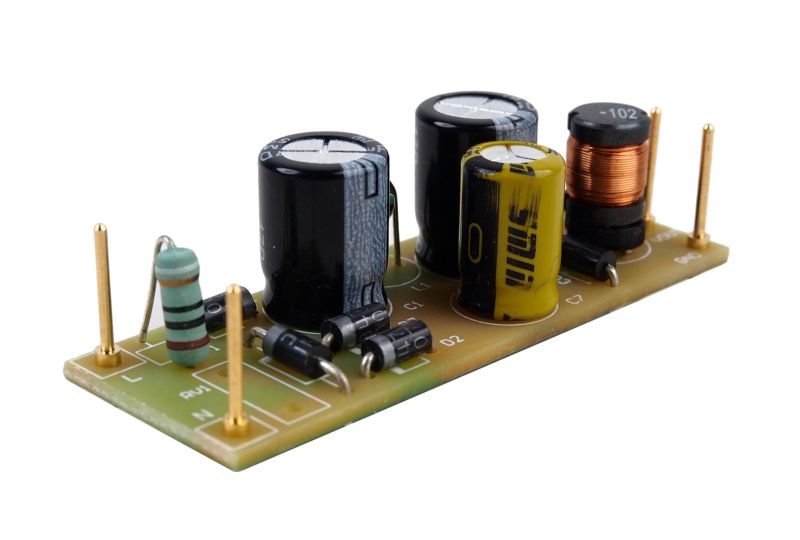

EV183-S-00A

EV183-S-00Aは、フォトカプラなしで正確なCVレギュレーションを提供する一次側定電圧 (CV) レギュレータであるMP183の性能を実証するために設計された評価ボードです。降圧、昇降圧、昇圧、およびフライバックトポロジーに対応します。

MP183は、バックアプリケーション用に設計されています。通常、85V_AC～265V_ACの入力から12V/250mAの負荷で3Wを出力します。EV183-S-00Aは、全負荷と軽負荷条件下で、待機電力ゼロ、高効率を実現します。IEC 61000-4-5サージイミュニティ試験に合格し、導電性エミッションに関するEN55022 / CISPR 22クラスB基準に適合しています。放射エミッション性能も向上します。

完全な保護機能には、サーマルシャットダウン (TSD)、VCC電圧 (V_CC) 低電圧誤動作防止機能 (UVLO)、ブラウンイン (B/I)、過負荷保護 (OLP)、短絡保護 (SCP)、およびオープンループ検出 (OLD) が含まれます。
