概要

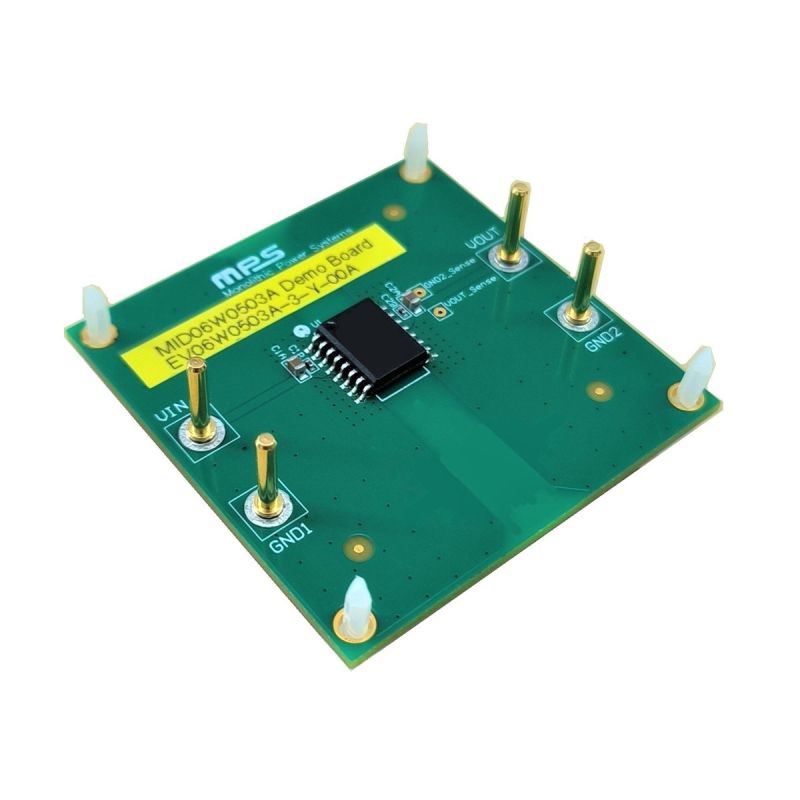

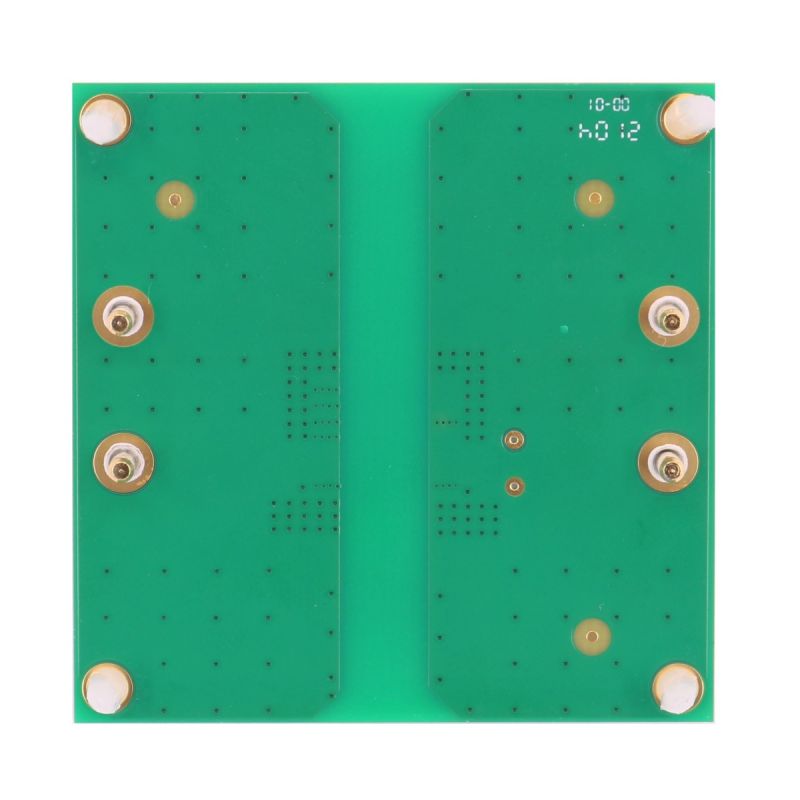

EV06W0503A-3-Y-00Aは、半安定化絶縁型DC/DCコンバータモジュールであるMID06W0503AGY-3Sの機能を実証するために設計された評価ボードです。
MID06W0503AGY-3Sは、パワーMOSFET、トランス、フィードバック (FB) 回路をすべて1チップに統合し、最大3kVDCの絶縁電圧に対応しています。コンバータは、従来の絶縁型電源モジュールに比べて高い信頼性を提供する小型のソリューションです。
EV06W0503A-3-Y-00Aに変更を加える前に、MID06W0503Aのデータシートをお読みになることをお勧めします。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- 4.5V〜5.5Vの動作入力電圧 (VIN) 範囲
- 3kVDCの絶縁電圧
- 最大0.6Wの出力電力 (POUT)
- 全負荷時に最大38％の効率
- 0.4%のロードレギュレーション
- 0.2%のラインレギュレーション
- 優れた過渡応答
- ヒカップモードによる連続した短絡保護 (SCP)
- 過熱保護 (OTP)
- CISPR 32 クラスBエミッションに適合
- UL1577認証
- IEC62368-1 第3版に基づくCB認証
- -40°C〜＋125°Cの動作温度範囲
- SOICW-16パッケージで提供
