概要

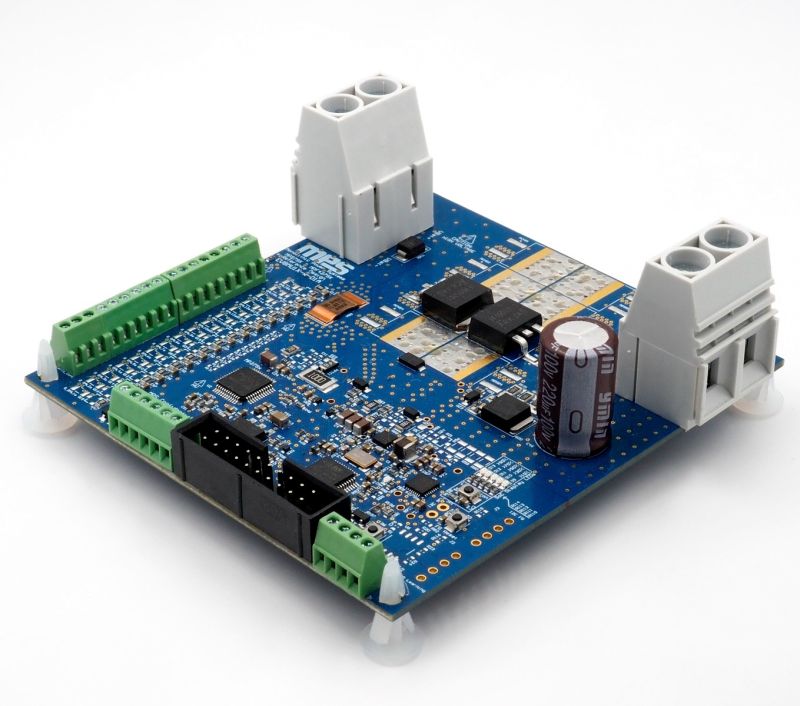

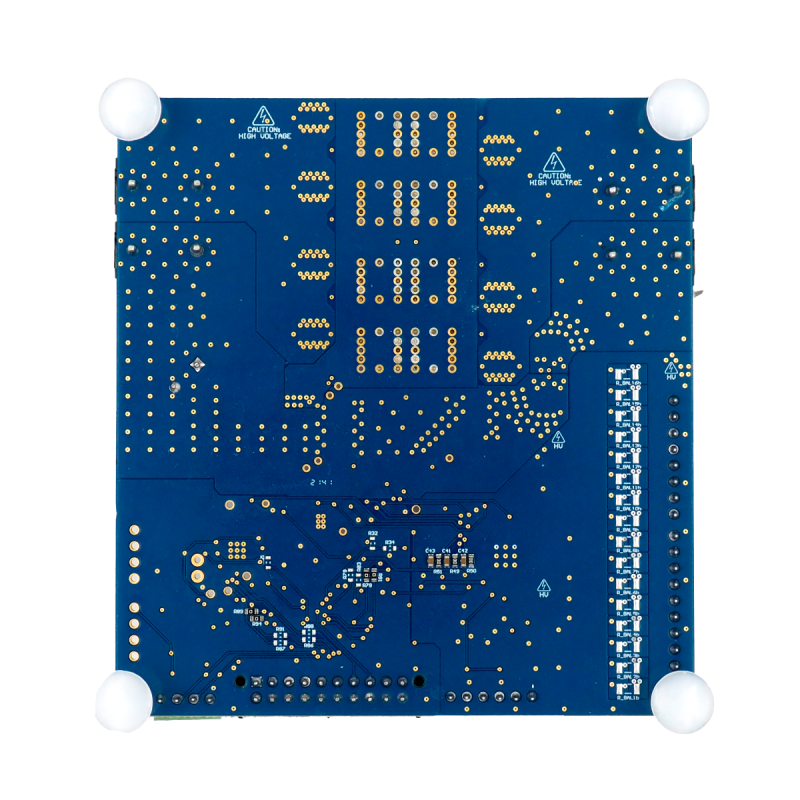

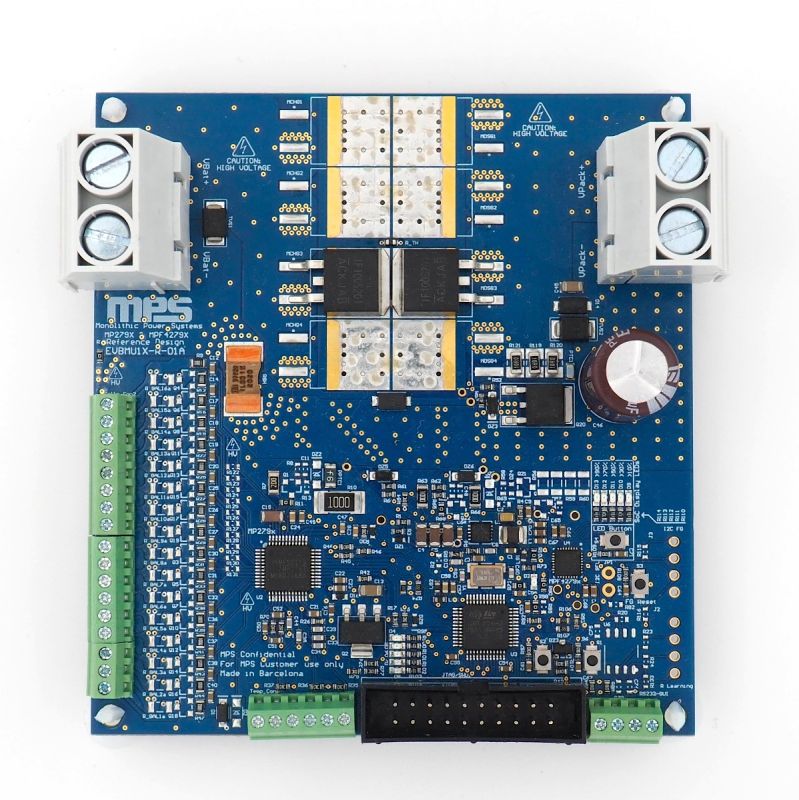

MBM16S-P50-xは、7セル~16セル直列のリチウムイオンバッテリーパックを管理するためのソリューションモジュールです。
このバッテリー管理ボードは、バッテリーモニタリングおよび最大58mA までの内部セルバランス調整を提供する保護に対する、完全なソリューションである MP279xをベースにしています。このボードには、MPSが提供するカスタムバッテリーセルモデルを使用して、充電状態 (SOC)、満充電までの時間、空になるまでの時間、および使用できないエネルギーの推定を実行する高度なバッテリー残量計 (FG) であるMPF4279xも搭載されています。
MBM16S-P50-xは、充電 (CHG) および放電 (DSG) 電流を制御するためのオンボードのハイサイドMOSFET (HS-FET) を提供します。過電流保護 (OCP)、短絡保護 (SCP)、バッテリーおよびセルの過電圧保護 (OVP)、バッテリーおよびセルの低電圧保護 (UVP)、過熱 (OT) 保護、および低温 (UT) 保護を含む、設定可能なハードウェア保護機能の完全なセットが利用可能です。ハードウェア保護が発生した場合、制御ボード上の設定可能なしきい値によってCHGおよびDSG MOSFETを制御できます。

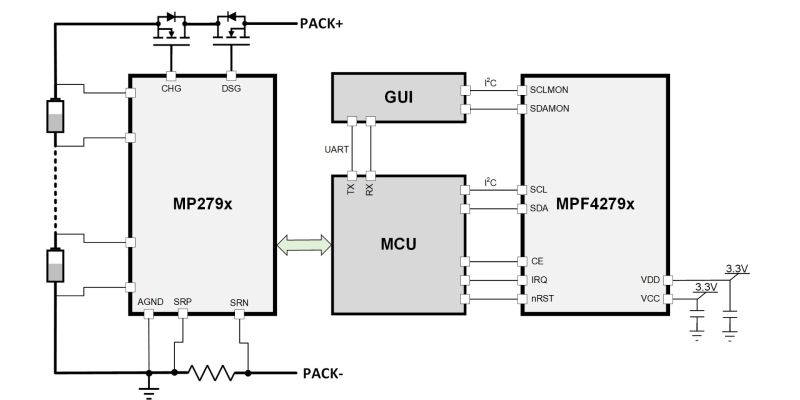

MBM16S-P50-xには、MP279xで電流モニタリングとクーロンカウントに使用される1mΩの電流測定シャント抵抗が含まれています。オンボードのマイクロコントローラユニット (MCU) は、MP279x、MPF4279x、およびユーザー間のインタフェースを管理します。MBM16S-P50-xへの通信はRS-232インタフェースを介して可能です。CANバス、UART、RS-485 通信インタフェースも利用できます。USBベースのグラフィカル ユーザーインタフェース (GUI) により、セットアップと評価が簡単になります。
MBM16S-P50-xは、MP279xのNTC4入力に接続されたボード温度をモニタするためのオンボード負温度係数 (NTC) を提供します。MP279xには、ユーザーが独自の10kΩ NTCを接続できる3つの追加NTC入力が含まれています。ユーザーは、MBM16s-P50-x GUIを介してベータ値とセンサの数を設定できます。
-
もっと見る
少なく表示
評価対象製品
機能と利点
- ハイサイドの充電 (CHG) および放電 (DSG) (プリチャージ機能を含む) MOSFET
- 直列で7セル~6セルまで対応
- 高精度で同時に行う電圧と電流測定
- 設定可能なアラーム反応としきい値 :
- 設定可能な過電圧保護 (OVP) と過電圧保護 (UVP)
- 設定可能な充電および放電過電流保護 (OCP) および短絡保護 (SCP)
- 設定可能なPCBおよびバッテリー過熱 (OT) 保護
- 自己機能テストオプション
- 本格的ハードウェア保護
- 最大58mAのピーク電流に対応するセルバランシング (内部MP279x容量)
- オプションの放電回路が実装されている場合、最大250mAのセルバランシング
- オープンワイヤ検出
- 負荷 / チャージャが検出されたときの自動ウェイクアップ付き低電流消費用スタンバイDSG MOSFETによるスリープモード
- セーフモードでの負荷 / チャージャ検出オプション
- 正確なバッテリーパックの充電状態 (SOC) の推定
- PCベースのグラフィカルユーザーインタフェース (GUI)による簡単な設定
- 専用バッテリーセルモデルを使用して、あらゆるリチウムベースのセルタイプに対応
入手可能な製品番号
MBM16S-P50-B MBM16S-P50-C
