概要

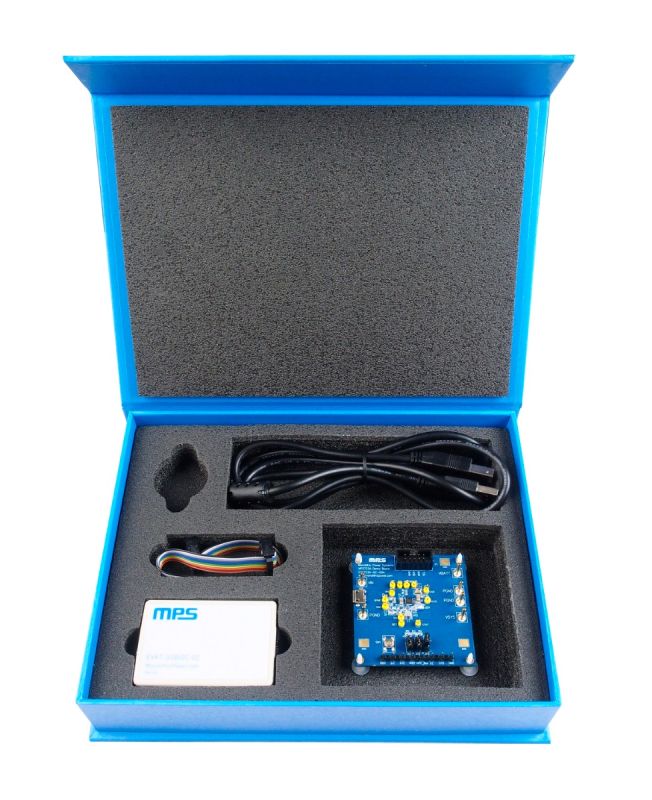

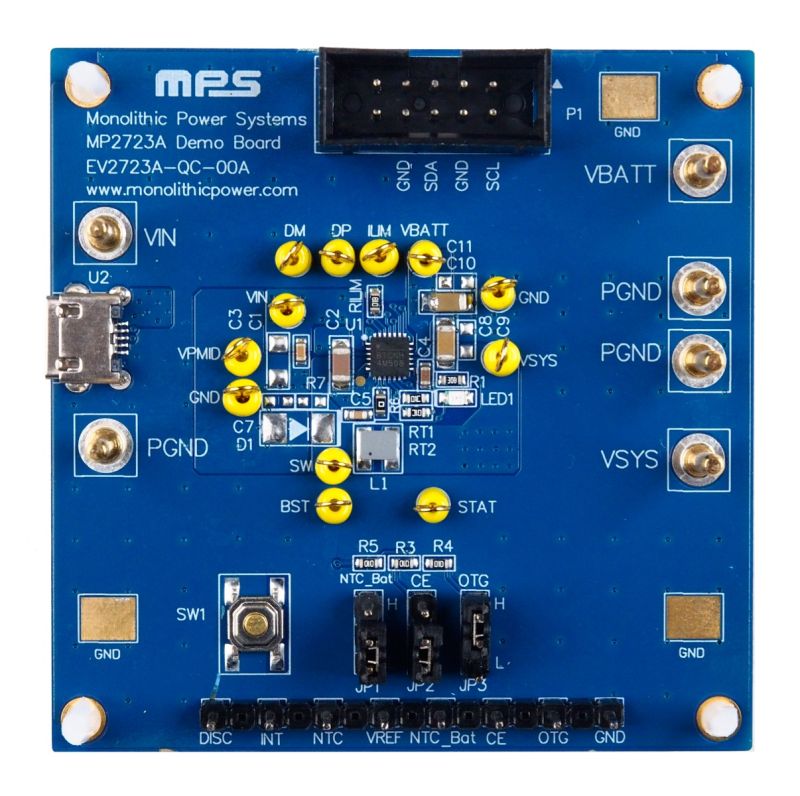

EVKT-MP2723Aは、USB検出とUSB On-the-Go (OTG) 操作が統合されたスタンドアロンのスイッチングチャージャとして使用した場合のMP2723Aの評価キットです。そのレイアウトは、最も一般的なコンデンサに対応しています。このボードのデフォルト機能は給電モード用にプリセットされており、フル給電電圧は1セルのリチウムイオンバッテリ用に4.2Vにプリセットされています。
-
もっと見る
Show less
機能と利点
- 3.7Vから5.5Vの動作入力電圧 (VIN) 範囲
- 最大22Vの持続可能な電圧
- 3A、1.35MHz、高効率降圧チャージャ:
- 3A給電電流 (ICHARGE) で最大92％の充電効率
- USB SDP、CDP、DCP、および非標準アダプタの自動検出
- 4.8Vから5.5Vの調整可能な出力電圧 (VOUT)を備えたUSB OTG、最大1.5Aで最大93％の効率のVOUT
- NVDCパワーパス管理:
- インスタントオンは、バッテリなしまたは完全に放電したバッテリでも動作
- バッテリ補助モードでの理想的なダイオード操作
- 14mΩ BATFETで最大8.5Aの高いバッテリ放電効率
- 柔軟なシステムパラメータ設定と状態報告のためのI2Cインタフェース
- 完全に統合されたパワーMOSFETと電流検出
- 出荷モードおよびシステムリセット専用のDISCピン
- 出荷モードでの13μAの低バッテリリーク電流
- VIN、入力電流 (IIN)、ICHARGE、システム電圧、およびバッテリ温度を監視するための集積されたADC
- 充電ステータスインジケータ
- 安全機能 :
- バッテリ温度保護のための設定可能なJEITA
- バッテリ充電安全タイマ
- 温度調節
- 過熱時遮断
- I2C動作を監視するウォッチドッグ
- 入力 / システム過電圧保護 (OVP)
- QFN-26 (3.5mm x 3.5mm) パッケージで提供
