MPQ4481-AEC1

MPQ4481-AEC1

NOT RECOMMENDED FOR NEW DESIGNS

36V, 3A, Step-Down Converter with Programmable Frequency and Spread Spectrum Option Single USB Charging Port Supporting EN_USB, Fault Indication for Automotive, AEC-Q100 Qualified

ALTERNATIVE PART

Datasheet EN

MPQ4481-AEC1 continues to be in production for existing customers. Please consider this alternative for new designs:

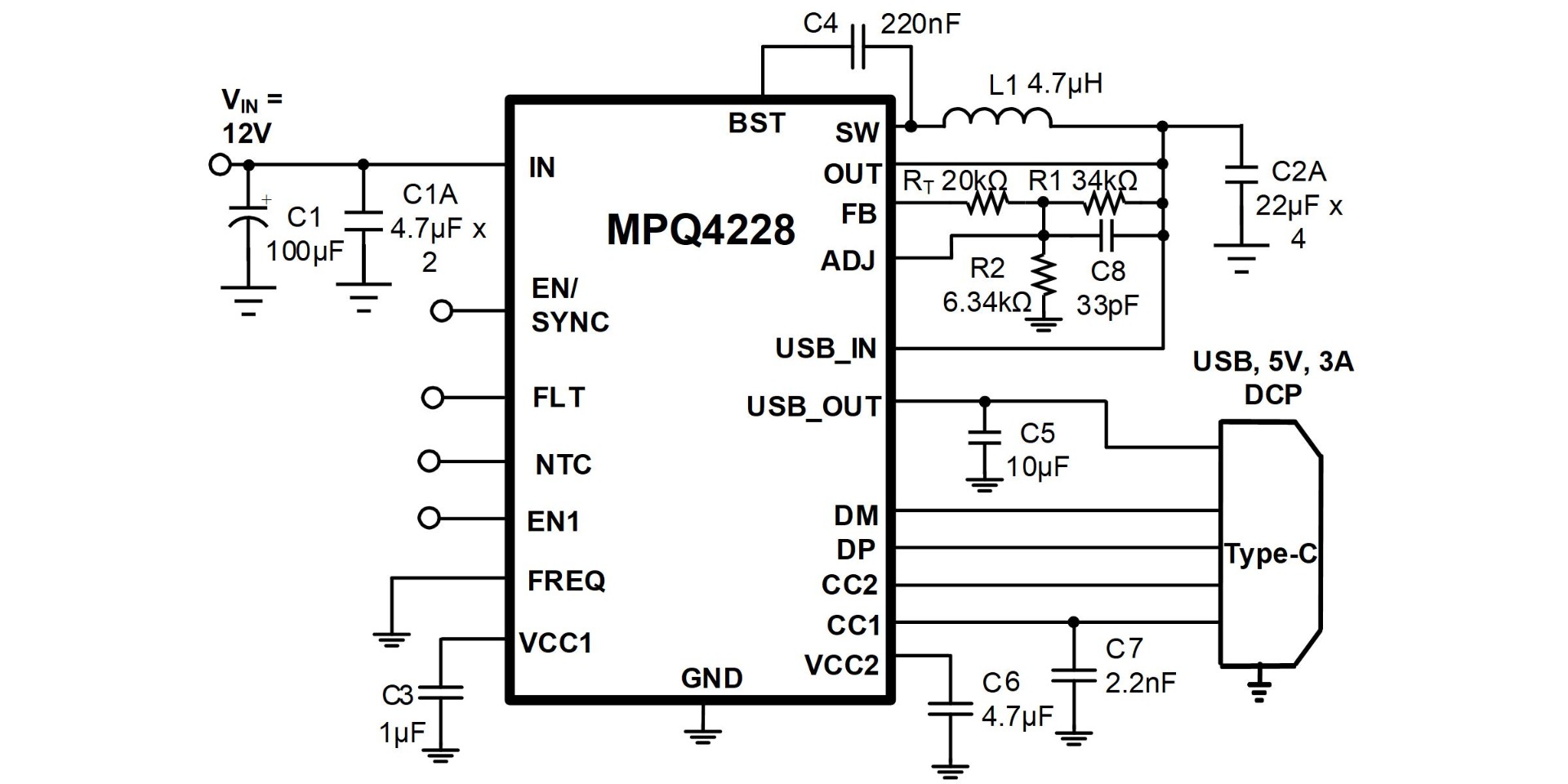

MPQ4228GRE-AEC1

DCPおよびType-C 5V@3A DFPモードに対応したUSB充電ポート付き3A、36V降圧コンバータ、AEC-Q100認定

Features & Benefits

タイプCまたはタイプAポートだけの給電をサポート
負の温度係数 (NTC) 過熱 (OT) 検出
Apple MFI R33認定試験に合格
USB-IF Type-C認定
145℃内部負荷遮断開始温度
独立USBオン / オフ制御ピン (EN1)
BC1.2 DCPモード、Apple 3Aデバイダーモード、1.2V / 1.2 Vモード対応
USB_OUT、DP/DM、CC1/CC2ピン短絡バッテリ保護
広い4.2V〜36V連続動作入力電圧 (V_IN) 範囲
選択可能なスイッチング周波数 (f_SW) (420 kHzおよび2.2 MHz、スペクトル拡散)
3Aの出力電流 (I_OUT)
統合、低、20mΩオン抵抗 (R_DS(ON)) USBスイッチ
ラインドロップ補償
選択可能な強制連続伝導モード (FCCM) 動作 / 自動パルス周波数変調 (PFM) / パルス幅変調 (PWM) 動作
ENシャットダウン放電機能
過電流保護 (OCP)、過電圧保護 (OVP)、および過熱保護 (OTP) の故障表示
200kHz～2.2MHzの周波数同期
降圧とUSB両方のヒカップ電流制限
CC1およびCC2ピン用±8kV IEC61000-4-2接点放電ESD定格
±8kV IEC61000-4-2接触放電ESD定格 (DPおよびDMピンに小型抵抗器、コンデンサ付き)
CC1およびCC2ピン用±15kV IEC61000-4-2接触放電ESD定格
ウェッタブルフランクのQFN-22 (4mm x 4mm) パッケージで提供
AEC-Q100 グレード1準拠

… and many more!

概要

The MPQ4481 integrates a monolithic, step-down, switch-mode converter with a single USB current-limit switch and Type-C 5V @ 3A mode configuration channel for the USB port. The MPQ4481 achieves 3A of output current with excellent load and line regulation over a wide input supply range.

The output of the USB switch is current-limited. The USB port supports DCP schemes for battery charging specification (BC1.2), divider mode, 1.2V/1.2V mode, and USB Type-C 5V @ 3A DFP mode without the need for outside user interaction.

Full protection features include hiccup current limiting, output over-voltage protection (OVP), and thermal shutdown.

The MPQ4481 requires a minimal number of readily available, standard, external components and is available in a QFN-26 (5mmx5mm) package.
