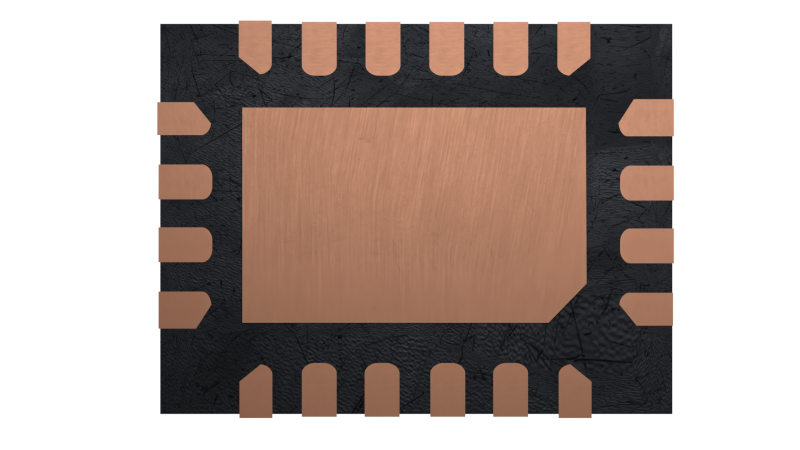

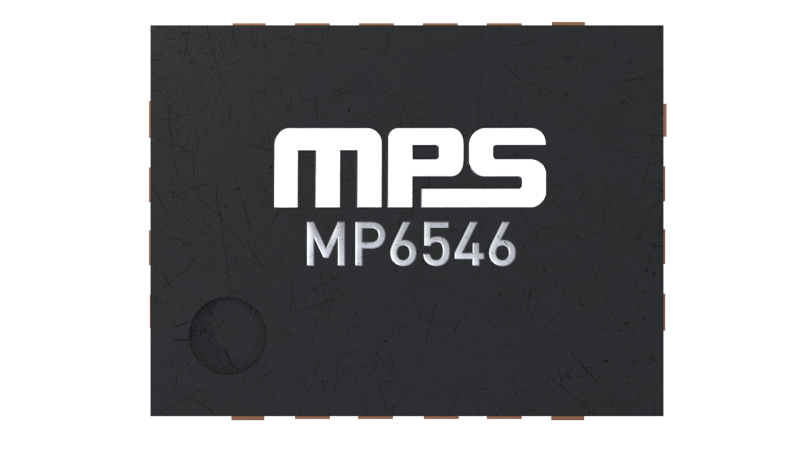

MP6546

モータ制御回路を設計する場合、モータの駆動に必要な大電流を供給する方法を決定することが重要です。設計者は、パワーデバイスを内蔵したモノリシックな集積回路を使用するか、ゲートドライバICとディスクリートの外部パワーMOSFETを使用するかを選択する必要があります。本稿では、各アプローチの長所と短所について説明し、いずれかのソリューションをいつ選択するかについて説明します。 最初のオプションは、機能統合されたモノリシックなドライバICを使用してモータを駆動することです。多くの機能が統合されたICは、パッケージ内の1つのシリコン・ダイで構成されています。このダイは、ロジック、サポート、保護回路、およびモータに電流を流すパワーデバイス (パワーMOSFETなど) を統合しています。 モノリシック・ソリューションのMOSFETは制御回路と同じダイで製造されるため、これらのソリューションは正確...

MPSは最近、6つのパワーMOSFETを備え統合されたコンパクトなゲートドライバ回路をリリースしました。本稿では、MP6540A、MP6540H、そしてMP6540HAを含むMP6540シリーズについて説明します。MP6540は、6つのNチャネルパワーMOSFETで構成される3つのハーフブリッジを統合した、3相のブラシレスDC (BLDC) モータ・ドライバです。 従来のモータ・ドライバのアーキテクチャは、モータ・ドライバのチップとパワーMOSFETを組み合わせたものです。3相BLDCモータの場合、各相の巻線を駆動する3つのブリッジアームを形成するために6つの外付けMOSFETが必要です。ただし、従来のアーキテクチャでは大きな回路基板が必要であり、これは現在のより小さい回路開発の動向と矛盾します。 以下でMP6540の利点およびその関連製品について説明します。 MP6540は...

近年、消費者が日常的な家電製品の「スマート機能」を期待し評価するようになり、基本的な機械機能を自動化するための小型電動機の使用が増えています。これらの電動機構は、アクチュエータのカテゴリに分類することができ、民生機器、家庭および産業オートメーション、自動車エレクトロニクスなどの多様な用途に見られます。 窓を開けることからドアロックの操作やヘッドライトビームの調整まで、電動アクチュエータは遍在しています。信頼性と効率を高めるために、古いブラシスタイルのモータを三相ブラシレスモータに置き換える傾向が高まっています。 シンプルなブラシモータは、単方向または双方向回転が必要かに応じて、ハーフまたはフルMOSFETのHブリッジで駆動できます (図1を参照)。その速度は、PWM入力を使用して電流を制御することで制御できます。ブラシモータは成熟した技術であり、低コストで比較的容易な制御のために選ばれ...
