mEZDPD4506AS

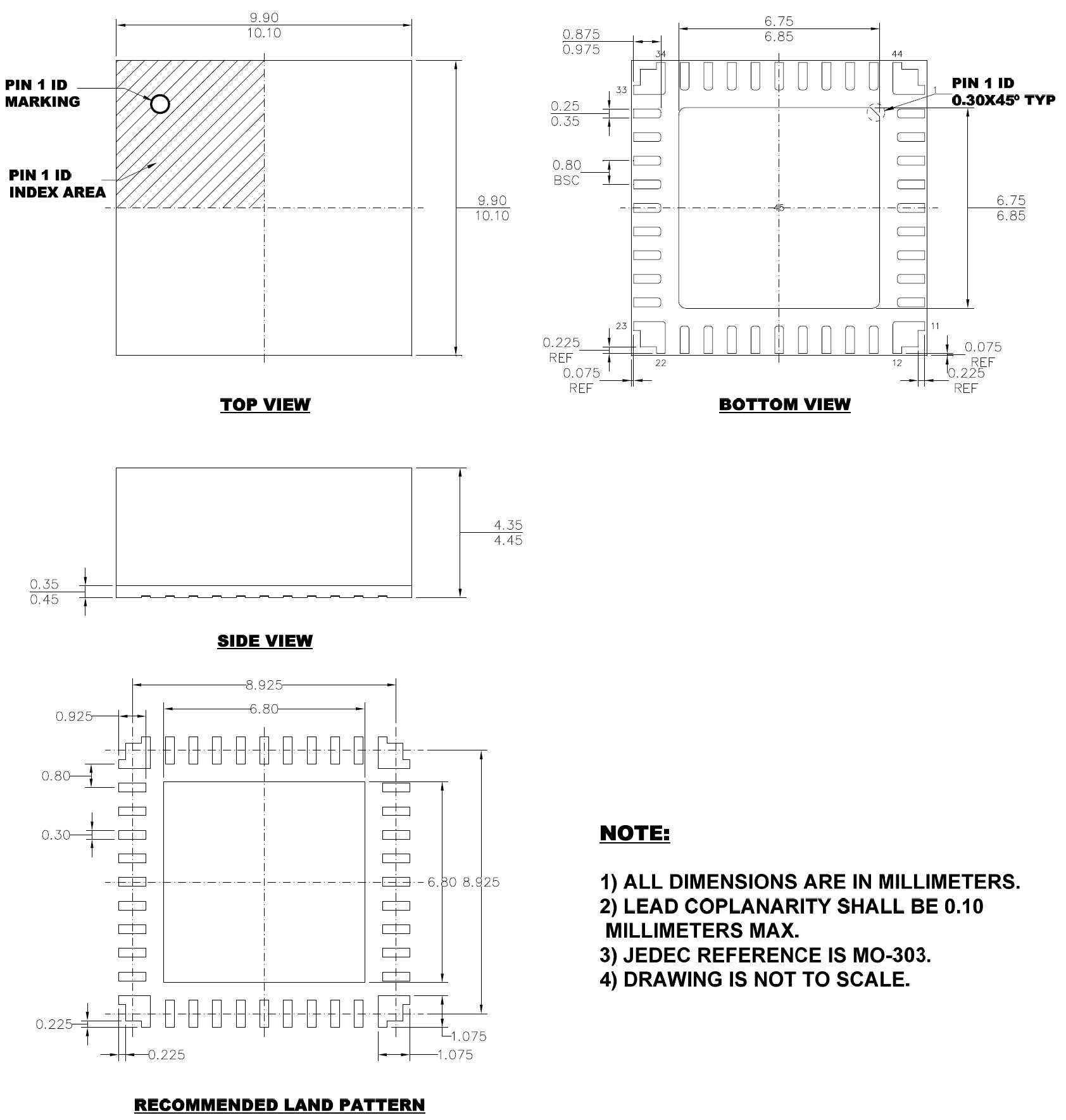

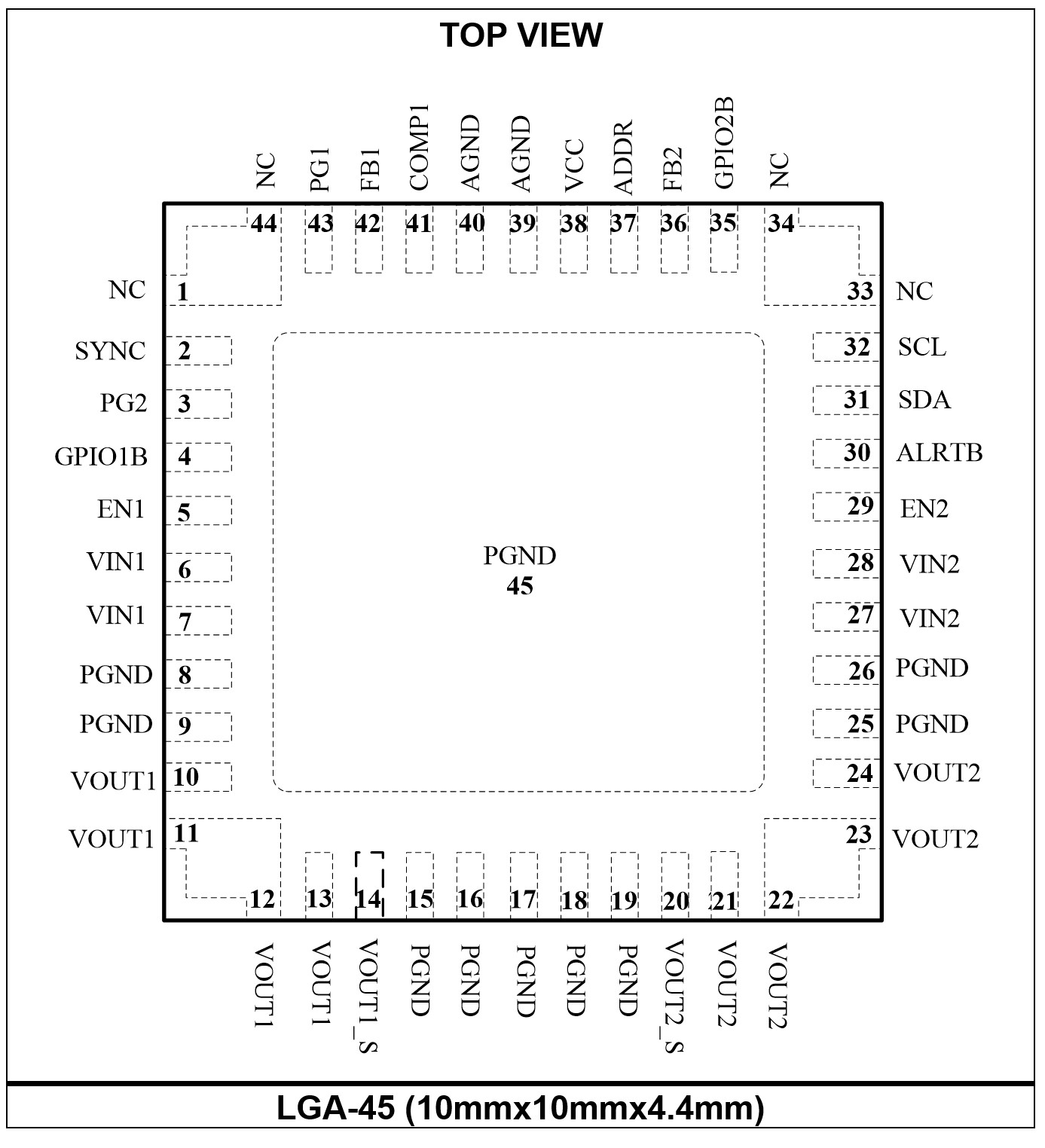

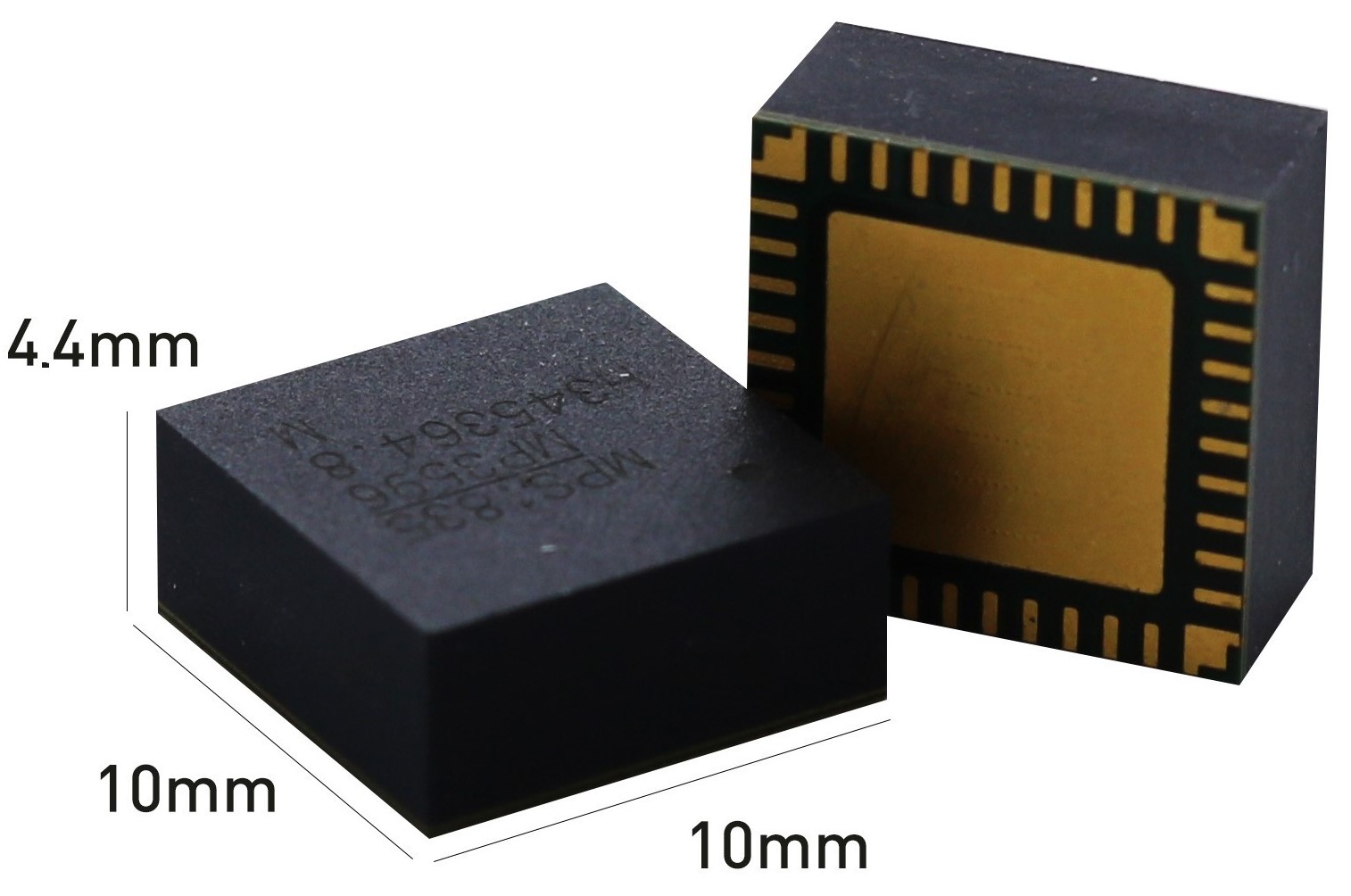

mEZDPD4506ASは、最大6Aおよび4-45Vの出力電圧まで構成可能なDC / DC降圧電源モジュールです。このデバイスには、複数の時間でプログラム可能なメモリと、プログラムするためのシンプルなGUIがあります。便利な10mmx10mmx4.4mm LGAパッケージです。

Need to configure a different VIN, IOUT?

Up to 3A
Up to 20A

Choose Your Output Voltage, Your Module Delivered in 7 days Feeling lucky? Simulate waveforms by viewing datasheet Show me how
Step 1: Input your custom specs & View Custom Datasheet




Enter Specs
VOUT 0.6V-24V
Optional
(only needed for simulation)
VIN Typ. 4V-45V
VIN Min 4V-45V
VIN Max 4V-45V
IOUT Up to 6A
Step 2: Save Design to Your Account
Step 3: Order your custom evaluation board or module. 7 Day Delivery

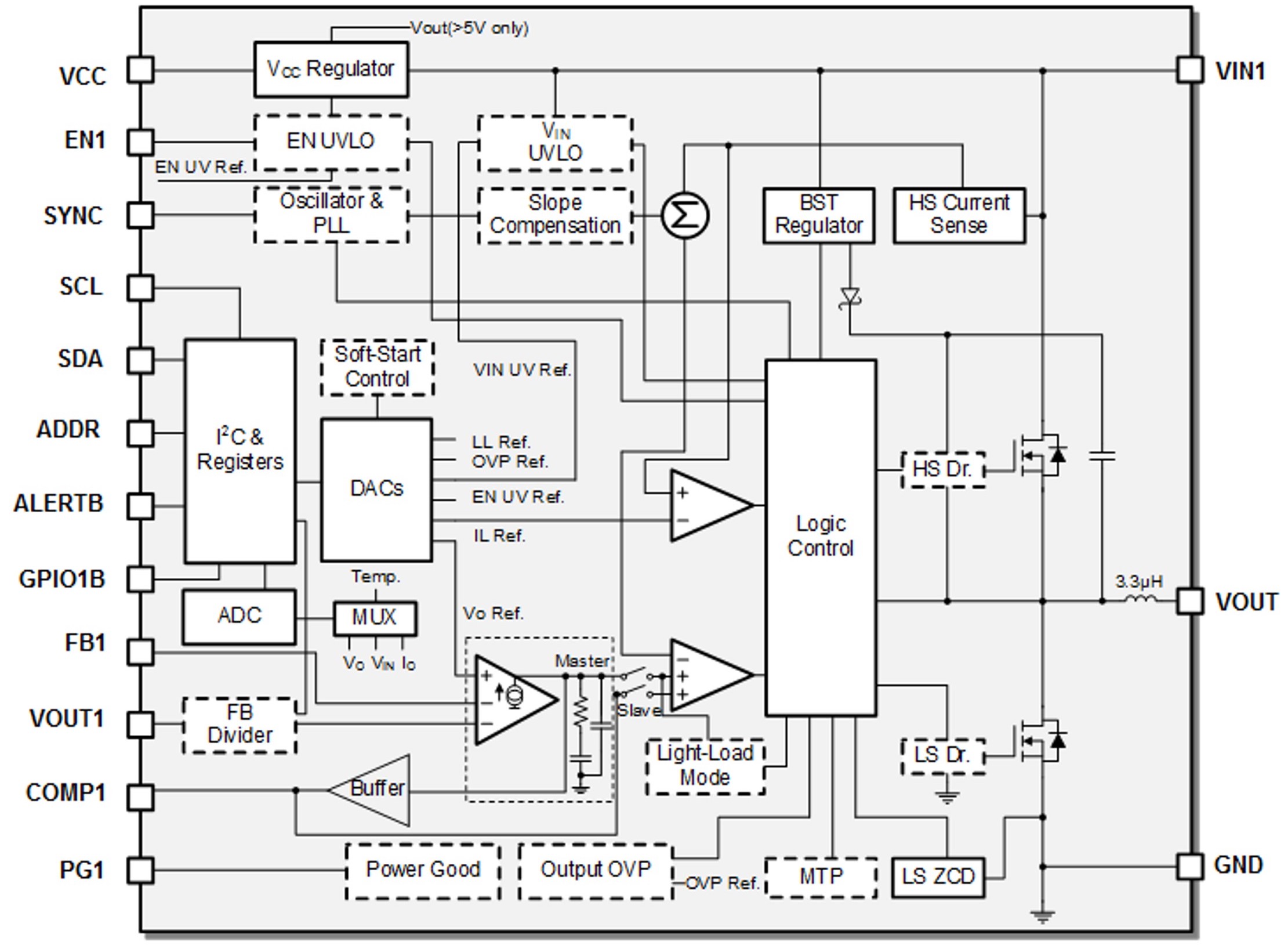

mEZDPD4506シリーズは、最大6Aのピーク出力電流を備えたスケーラブルでプログラム可能なDC / DC電源です。使用可能なパッケージは2つあります。mEZDPD4506ASは表面実装(LGAパッケージ)で、mEZDPD4506ADIP(デュアルインラインパッケージ)です。

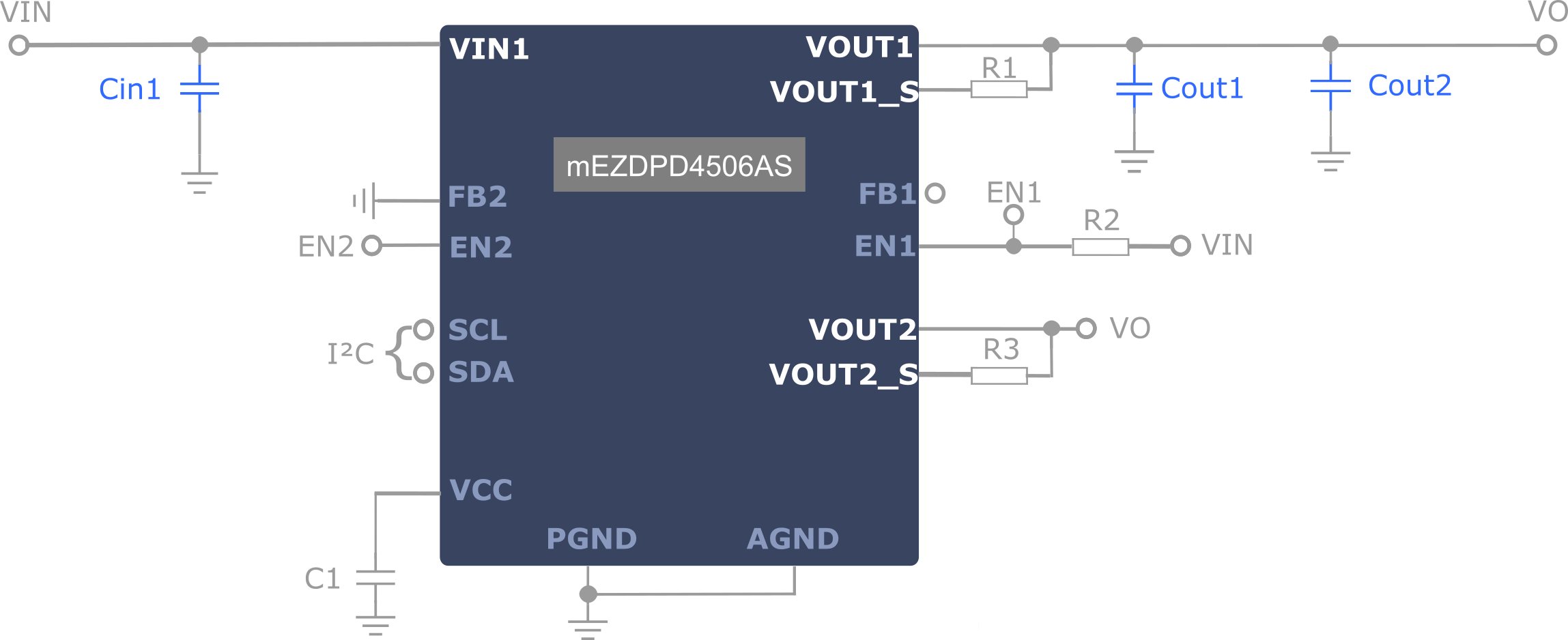

6A Schematic

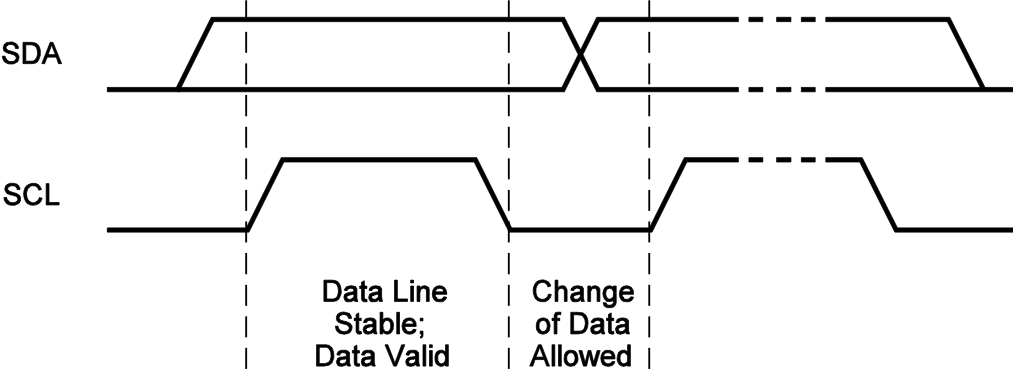

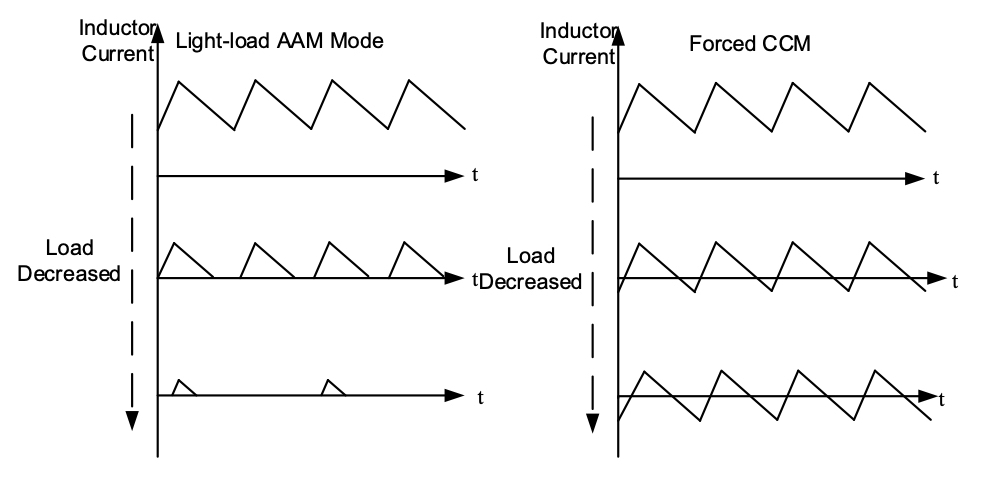

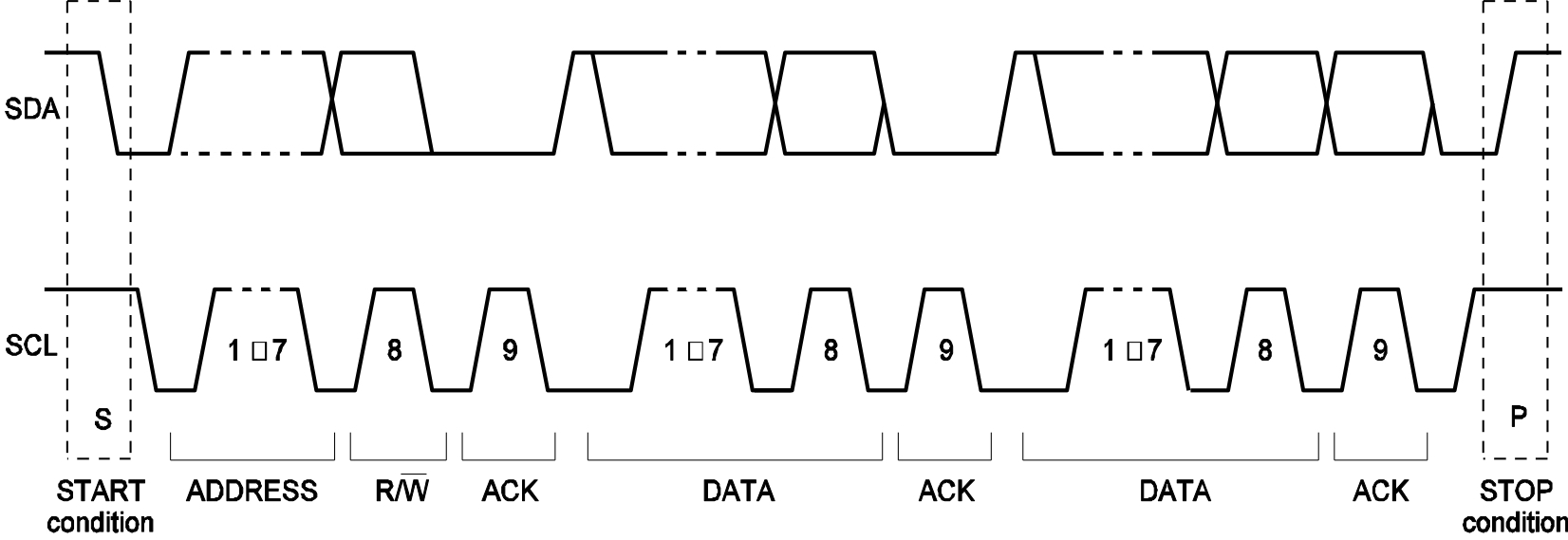

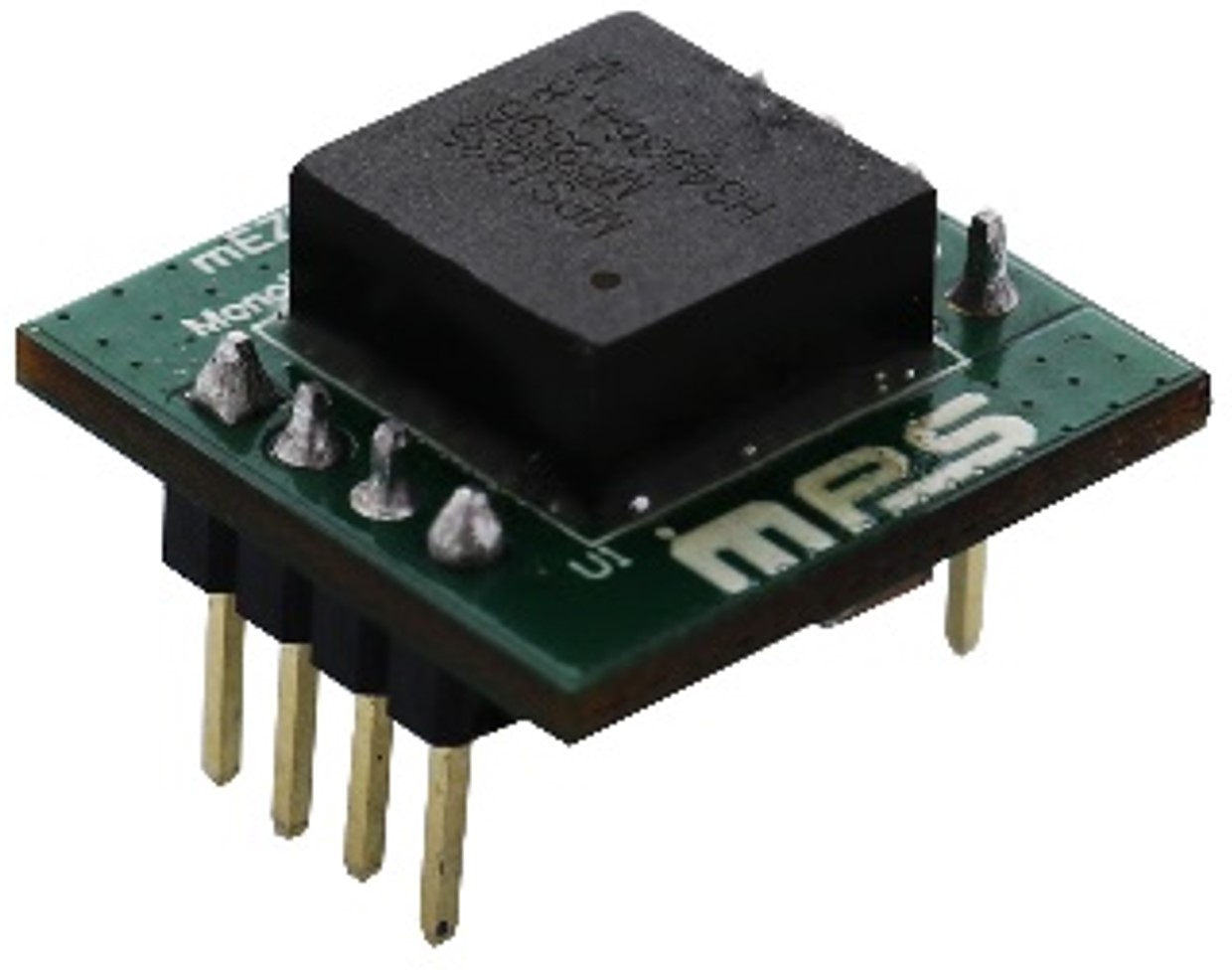

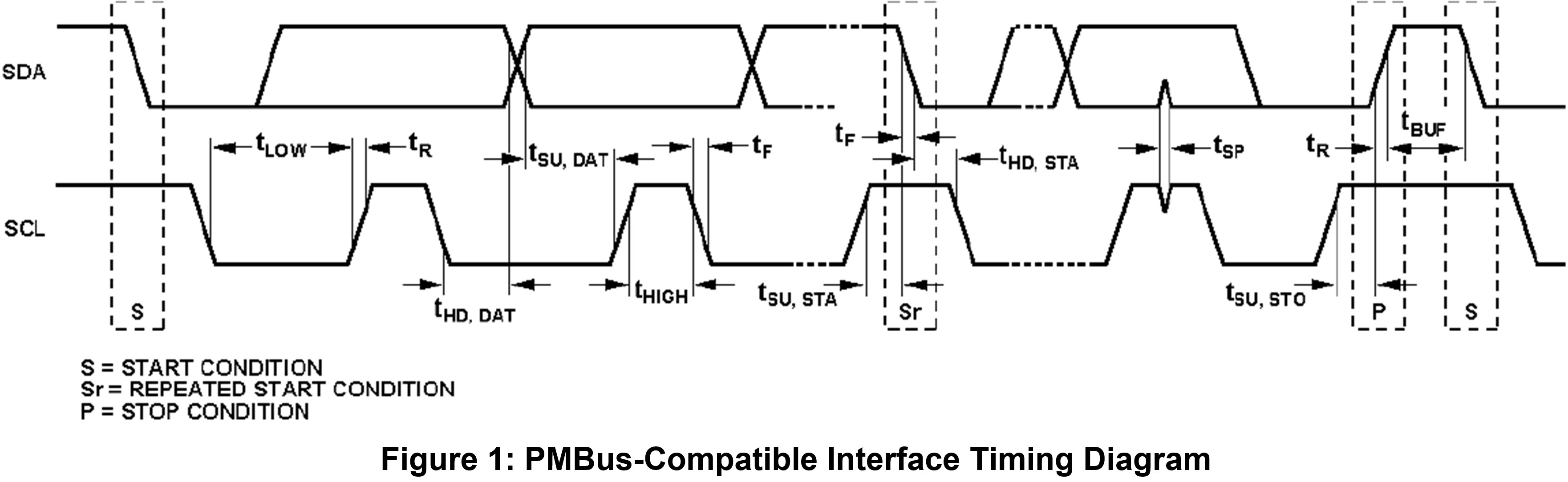

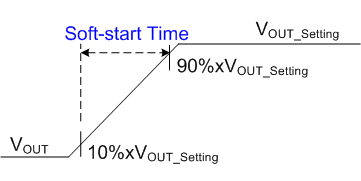

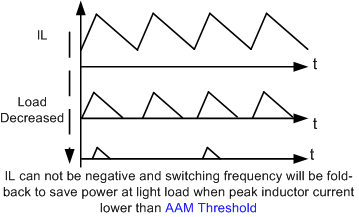

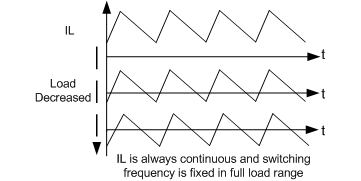

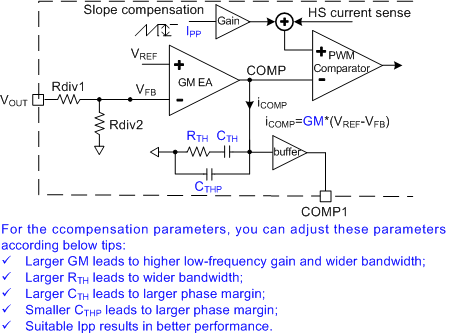

デジタルプログラマブル機能により、I2C PMBusを介して mEZDPD4506AS を制御およびプログラムできます。補償、出力電圧遷移のスルーレート、スイッチング周波数、省電力モードなどの動作パラメータをプログラムできます。事前設定済みのDIPパッケージモジュールを使用して、迅速な評価が可能です。

評価ボードモジュールにカスタム設定をプリロードしますか?モジュール設定を作成、保存し、このリンク先から評価ボードを注文します。

  • 個数 価格
  • 1
    ¥923.53 /単位


評価ボード詳細をご覧ください。
エンジニアにコンタクト、もしくは見積もり入手

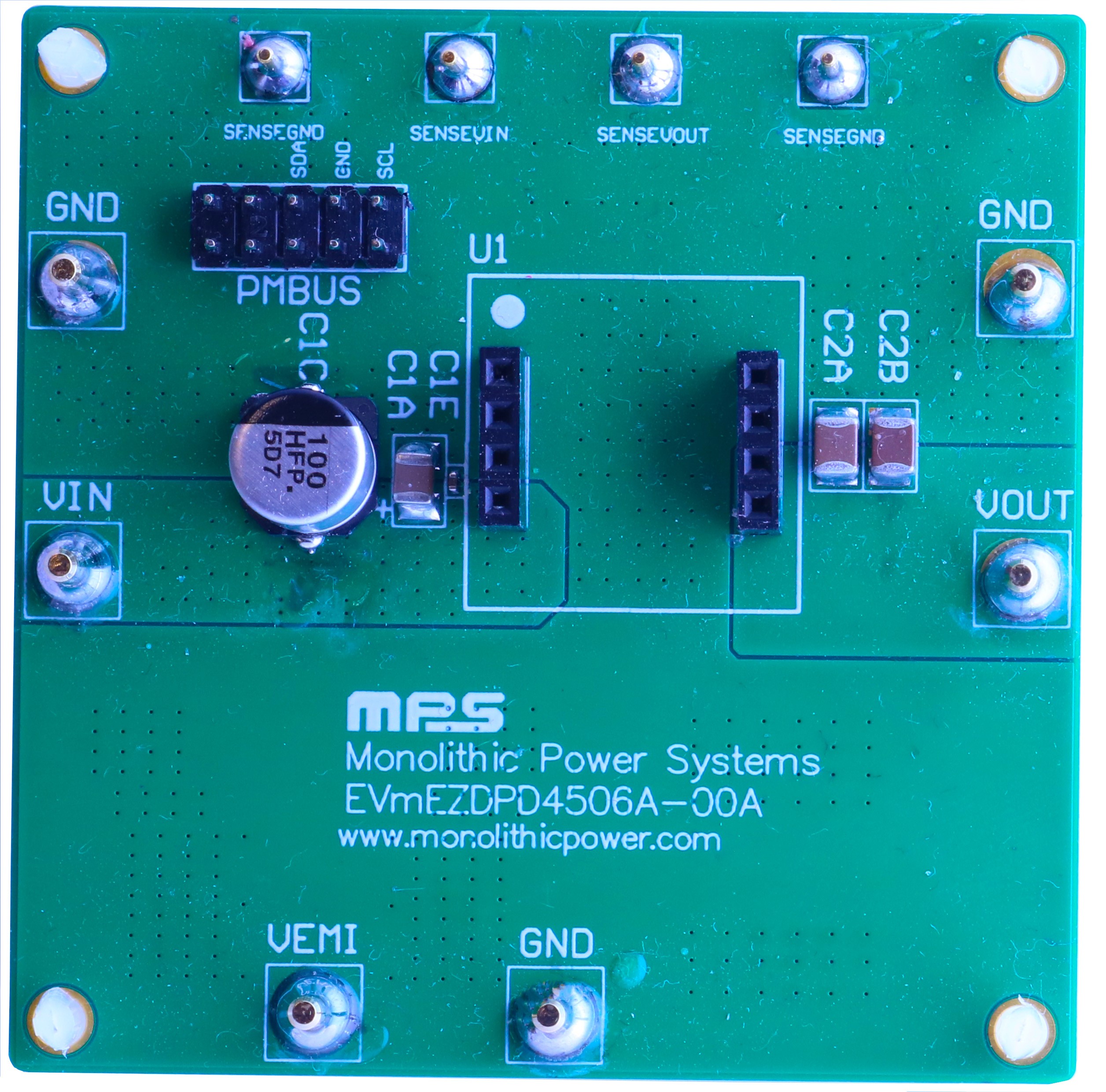

設定可能な電源モジュールmEZDPD4506Aの評価ボード

EVmEZDPD4506Aは、最大6Aおよび0.6〜24Vの出力電圧を備えたmEZDPD4506A設定可能DC / DC電源モジュールの評価ボードです。このデバイスには複数回プログラム可能なメモリがあり、利用可能な以下のVirtual Bench Pro GUIソフトウェアでプログラムできます。

GUIを使用して、VinVoutIoutおよび温度などのデバイスのパフォーマンスを設定および監視します。評価を開始するために必要となるのは、電流値と出力電圧値だけです。その他のパラメーターにはデフォルト設定があり、必要に応じて再設定できます。

¥2,716.25 + tax



設定可能な電源モジュール mEZDPD4506Aの評価キット

PKT-mEZDPD4506Aは、最大6Aおよび0.624Vの出力電圧を備えたmEZDPD4506A設定可能DC /DC電源モジュールの評価キットです。このデバイスには複数回プログラム可能なメモリがあり、利用可能な以下のVirtual Bench Pro GUIソフトウェアでプログラムできます。

Use thGUIを使用して、VinVoutIoutおよび温度などのデバイスのパフォーマンスを設定および監視します。評価を開始するために必要となるのは、電流値と出力電圧値だけです。その他のパラメーターにはデフォルト設定があり、必要に応じて再設定できます。

¥8,148.75 + tax



Graphical User Interface (GUI) supported by MPS used to configure and monitor multiple MPS digital power solutions with an I2C Interface

The Virtual Bench Pro 4.0  is a Graphical User Interface (GUI) supported by MPS used to configure and monitor multiple MPS digital power solutions with an I2C Interface. This GUI is an intuitive tool that can be used with MPS evaluation kits  and helps assist in the evaluation and in the testing phases of your design.

Hardware & Software Requirements:

  • USB to I2C Communication Device EVKT-USBI2C-02
  • PC running Window 7 or later
  • .Net Framework 4.0 or later

Features:

  • Support PMBus open standard protocol. Common commands such as setting the output, switching frequency, etc
  • Provide tips for the parameter configuration of the digital power solution
  • Monitor real-time data and displayed values by the GUI such as:
    • Input voltage
    • Output voltage
    • Output current
    • Temperature
    • Warnings and fault
  • Waveforms of the main signals
  • Automatically detected MPS digital power solutions
  • Evaluate MPS devices in an offline mode (with no hardware present)
  • Allow you to see the most recent programmed parameters through the Log Panel
  • Access to MPS Now platform to contact our product experts



通信インターフェースデバイスUSB to I2C / PMBusは、製品評価キットに含まれていますが、個別に購入することもできます

The EVKT-USBI2C-02は製品評価キットに含まれていますが、別途購入することもできます。 EVKT-USBI2C-02は、USBからI2CまたはUSBからPMBusの通信インターフェースを提供します。 MPS I2CおよびPMBus製品、Virtual Bench Pro、およびI2C GUIツールで動作するように設計されています。 USBドライバーは自動的にインストールされるか、直接ダウンロードされます

EVKT-USBI2C-02 評価キットは以下を含みます:

  • USBからI2Cへの通信デバイスインターフェイス 1
  • USBケーブル1
  • 10ピンリボンケーブル1
  • 3ピンリボンケーブル1
  • データシートとドライバーファイル

¥2,716.25 + tax


品質方針、証明書および信頼性レポート
すべてのMPS部品は鉛フリー、ハロゲンフリーで、RoHS指令に準拠しています。詳細については、環境セクションを参照してください。
