ホール効果センサの紹介
ホール効果センサはトランスデューサとして分類され、磁場の検出と測定に重要な役割を果たします。基本的な原理は、磁場にさらされると出力電圧が生成されることに関連し、これにより磁気情報が電気信号に変換され、便利に処理と検査ができます。これらのセンサの名前は、1879年にこの現象を発見したとされる有名なアメリカの物理学者エドウィン・ホールに由来しています。ホール効果センサは、直接接触せずに感知できる優れた能力、耐久性、適応性で知られており、幅広い人気を得て、さまざまな産業分野で広く採用されています。
ホール効果の原理
ホール効果センサは、電流を流す導体または半導体がその経路に垂直な磁場の存在下に置かれたときに現れるホール効果の基本原理に基づいて機能します。磁場は導体内の移動電荷キャリアに力を加え、導体の特定サイドでの電荷キャリアの移動と蓄積につながります。その結果、この電荷分離により導体全体に電圧差が生じ、ホール電圧VHと呼ばれます。重要なのは、このホール電圧が磁場の強度に正比例し、ホール効果センサの基本的な動作メカニズムを形成することです。これらのセンサはこの現象を利用して、さまざまなアプリケーションで磁場を正確かつ効率的に検出および測定します。
図1. ホール効果現象
ホール効果センサの種類
ホール効果センサの分類には、リニアセンサとスイッチセンサという2つの主要なタイプがあります。一般にアナログセンサと呼ばれるリニアホール効果センサは、電源の制約によって決まる飽和点まで、出力電圧が磁場の強度と直線関係を示すという特徴的な特性を示します。この出力電圧の線形的な変化により、これらのセンサは磁場強度の正確で精密な測定が可能になり、継続的なモニタリングと、きめ細かいデータ分析を必要とするアプリケーションに最適です。

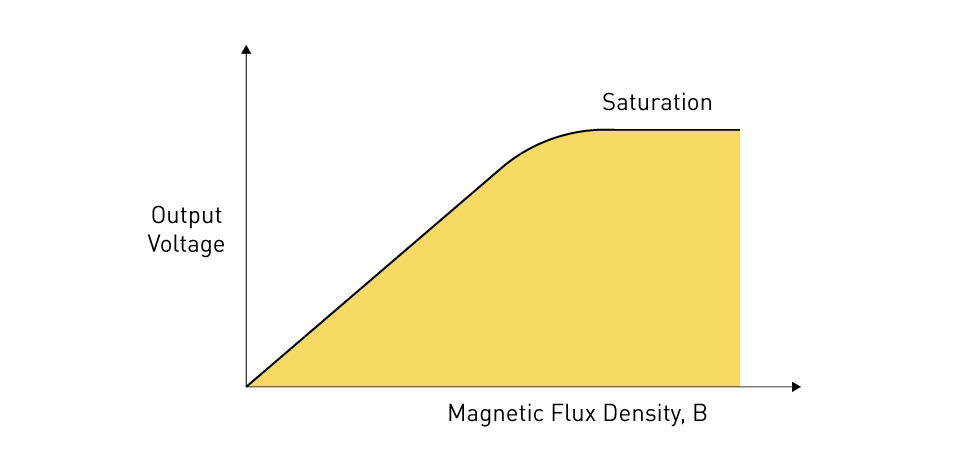

図2. リニアホールセンサ出力電圧
リニアホール効果センサとは対照的に、スイッチホール効果センサ (デジタルセンサとも呼ばれる) は、バイナリスイッチと同様の方法で動作します。その動作は、2つの異なる状態によって特徴付けられます : オンとオフ。これらのセンサは、磁場の強度が特定のしきい値を超えるとアクティブになり、「オン」になり、逆に、磁場がそのしきい値を下回ると非アクティブになり、「オフ」になります。このバイナリ特性により、スイッチホール効果センサは、磁場の有無を直接検出する必要があるアプリケーションに非常に適しています。

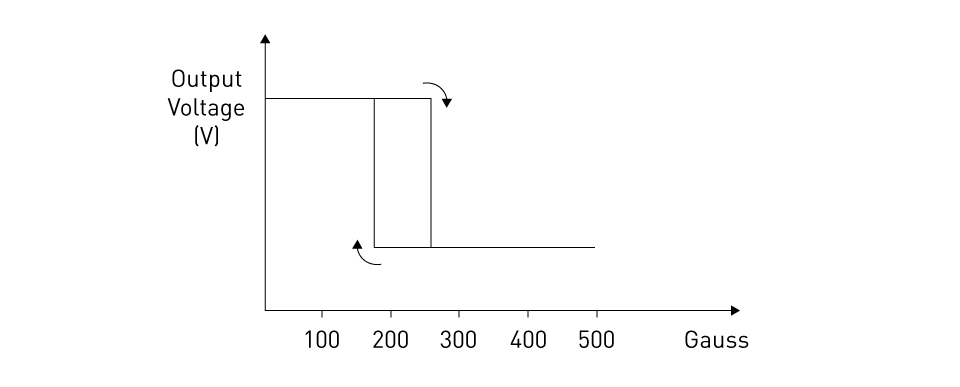

図3. スイッチホールセンサ出力電圧
構造と働き
一般的なホール効果センサは、シリコン (Si)、ガリウムヒ素 (GaAs)、インジウムアンチモン (InSb) などの導電性材料の薄い層で構成され、ホールプレートと呼ばれるコア部品を形成します。このホールプレートに垂直な磁場が存在する状態で電流が流れると、プレート全体にホール電圧が発生します。この電圧を測定することで、センサは磁場の強さを正確に判断し、磁場の存在、極性、大きさに関する重要な情報を収集することができます。一部のホール効果センサには、信号強度と精度を高めるために温度補償機構と内蔵アンプが装備されています。これらの機能により、ホール効果センサはさまざまな業界のさまざまなアプリケーションにとって貴重なツールとなります。
アプリケーション
ホール効果センサは、その耐久性と信頼性により、さまざまなアプリケーションで広く使用されています。自動車の分野では、正確な車輪速度測定のためのアンチロックブレーキシステム、正確な燃料量評価のための燃料レベルインジケータ、クランクシャフト位置を検出するための点火システムにおいて重要な役割を果たしています。産業環境では、これらのセンサは近接検知、位置および速度の検出に加え、電力システムの電流検知にとって非常に貴重です。民生用電子機器の分野では、ホール効果センサは、スマートフォンのボタンが押されたことの検出、プリンタの用紙レベルの判定など、さまざまな機能に利用されています。ホール効果センサは、その汎用性と信頼性により、さまざまな業界や技術分野のさまざまなアプリケーションに欠かせない部品となっています。
インタフェースと信号処理
ホール効果センサは出力信号を生成します。出力信号はアナログ電圧 (リニアセンサに適用可能) またはデジタル信号 (スイッチセンサで使用) になります。これらの信号を最大限に活用するには、弱いホール電圧の増幅、ノイズを除去して信号品質を高めるフィルタリング、アナログ / デジタルコンバータ (ADC) によるアナログ信号のデジタル変換などの信号処理が必要です。これらの信号は、処理されると、マイクロコントローラ、デジタル信号プロセッサ、またはその他の電子システムとスムーズにインタフェースできるため、さまざまな業界やアプリケーションにおけるホール効果センサの幅広い適応性と重要性が示されます。
リニア ホールセンサは増幅段を採用することで機能し、出力電圧とホールセンサを通過する磁場の強度との直接的な相関関係を容易にします。

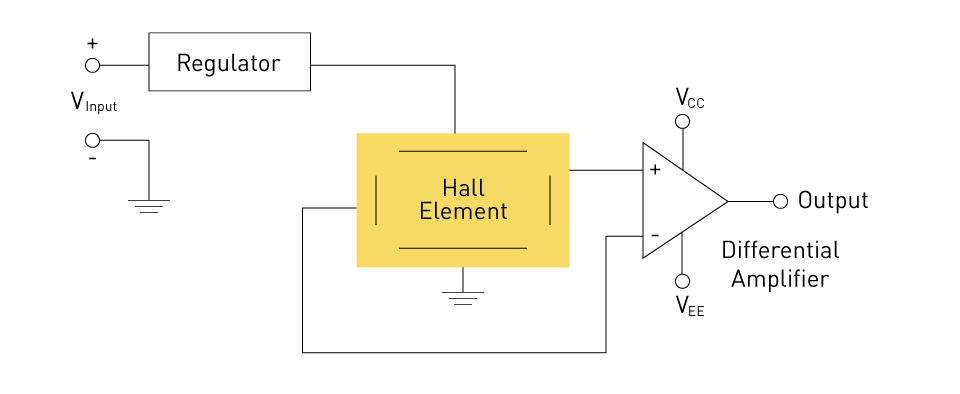

図4. リニアホールセンサの回路図
逆に、スイッチ ホールセンサは、アンプと連動してシュミットトリガーを使用し、磁場強度の事前設定されたしきい値に応じて、アンプの出力を高信号または低信号に変換します。
図5. スイッチホールセンサの略図
利点と限界
ホール効果センサは非接触型であるため、損傷が減り、動作寿命が長くなるなど、さまざまな利点があります。磁場の存在と方向の両方を検出する機能を備えており、ほこり、汚れ、湿気に対して強力な耐性も備えているため、過酷な環境条件での展開に最適です。さらに、応答時間が速いため、動的なアプリケーションでも効果的に使用できます。これらの利点を組み合わせることで、ホール効果センサはさまざまな産業や使用事例にわたって非常に汎用性が高く、価値のある選択肢となります。
ただし、ホール効果センサには利点がある一方で、いくつかの欠点もあります。温度変動が精度に影響を与える可能性があるため、温度補償メカニズムの実装が必要になります。正確な測定を保証するには、正確な校正が非常に重要です。さらに、近くに強力な磁場が存在すると動作が妨げられ、誤った読み取りが発生する可能性があります。さらに、ホール効果センサは、磁気抵抗センサなどの他の磁場センサと比較すると、通常、磁場強度に対する感度が低くなります。
設計上の考慮事項
ホール効果センサを利用するシステムを構築する際には、いくつかの点を考慮する必要があります。
- 最適なセンサの配置と方向付け : ホール効果センサの最高のパフォーマンスを確保するには、磁場のソースに対して慎重に配置および調整することが重要です。センサの感度軸を磁場の目的の方向に合わせて正確に方向付けることで、高精度の測定が可能になり、信頼性の高いデータが得られます。
- 慎重なセンサの選択 : 特定のアプリケーションに適したホール効果センサを適切に選択するには、感度、出力タイプ (アナログまたはデジタル)、動作温度範囲、消費電力などの重要な要素を徹底的に考慮する必要があります。これらの基準に最も適したセンサを選択することで、最適な機能が保証されます。
- キャリブレーションによる精度 : ホール効果センサで高いレベルの精度と信頼性を実現するには、アプリケーションの要件に合わせた正確なキャリブレーションが不可欠です。キャリブレーションを通じてセンサの応答を微調整することで、一貫性のある正確な測定が可能になります。
- 磁場干渉 : 設計プロセスでは、近くの磁場の潜在的な影響を徹底的に考慮し、センサのパフォーマンスへの悪影響を最小限に抑え、精度と信頼性が影響を受けないようにする効果的な対策を実装することを目指します。
- 信号処理とフィルタリング : 具体的な使用例に応じて、センサの出力信号には、増幅、フィルタリング、アナログからデジタルへの変換などのさまざまな処理手順が必要になる場合があります。これらの処理技術を実装することで、センサによる測定の使いやすさと精度が大幅に向上し、最終的に全体的な機能が最適化されます。
- 安定した電力供給 : 中断しない安定した電力供給は、ホール効果センサの最適なパフォーマンスを促進する上で極めて重要な役割を果たします。したがって、変動や不一致がなく、一貫性を保ち、潜在的な外乱からセンサの出力精度を保護する堅牢な電力供給システムを考案することが不可欠です。
- 応答時間 : センサの設計を構成する際には、個々のアプリケーションによって決まる固有の応答時間の要求を慎重に考慮する必要があります。特定のアプリケーションでは、磁場の急激な変化を迅速かつ正確に検出するために、応答時間が速いホール効果センサが必要になる場合がありますが、他のアプリケーションでは、応答時間の要件がより甘い場合があります。センサの応答時間を適切に調整することで、さまざまなシナリオでの適合性と有効性が保証されます。
実演またはケーススタディ
ホール効果センサを使用してスライド機構の直線位置を決定するシナリオを想像してみましょう。これを実現するために、磁石の線形アレイがスライド機構上に慎重に配置され、線形ホール効果センサが磁石のアレイの近くにしっかりと取り付けられています。スライド機構が動くと、センサの位置にある磁場が変動します。これらの磁場の変化により、センサのホール電圧出力に比例した変化が生じます。このホール電圧出力を巧みに処理することで、スライド機構の正確な直線位置を正確に計算することが可能になります。ホール効果センサのこのアプリケーションは、正確かつ信頼性の高い線形位置の測定を可能にするため、非常に貴重であることが証明されています。
図6. ホールセンサを使用したリニア位置トラッキング
今後の動向
技術が進歩するにつれて、ホール効果センサの適用範囲と可能性は広がり続けます。材料科学の進歩により、革新的な材料を使用したセンサを開発する機会が生まれ、その結果、性能が向上し、新しい機能が組み込まれるようになります。モノのインターネット (IoT) とインダストリー4.0の普及により、スマートデバイス、産業オートメーション、リモートモニタリングシステムなど、さまざまなアプリケーションでこれらのセンサの必要性が大幅に高まっています。ホール効果センサをこれらの領域にシームレスに統合することで、インテリジェントで相互接続されたシステムの実現が可能になり、さまざまな業界で効率と利便性が向上する時代が到来します。
さらに、ホール効果センサは現在、宇宙探査活動への実装に向けて積極的に研究されており、特に宇宙の磁場を検出および分析する可能性が注目されています。さらに、研究者たちはバイオテクノロジーの応用を研究しており、高度な診断やモニタリングの目的で、これらのセンサを埋め込み型医療機器に利用することを目指しています。これらの多様な分野における継続的な進歩は、ホール効果センサが進化を続け、さまざまな科学分野や産業で新しい革新的なアプリケーションが見出されており、エンジニアリング分野におけるホール効果センサの重要性が高まっていることを明確に示しています。その汎用性と適応性により、それらは欠かせないツールとなり、技術の進歩の限界を押し広げ、宇宙と人間の健康に対する理解を深めます。
結論
ホール効果センサは、優れた信頼性と汎用性を備えた非接触の磁場検出の利点を備えており、多くの電気および電子システムに不可欠な要素となっています。電気技術者にとって、この技術を最大限に活用するには、基本原理、さまざまなタイプ、多様なアプリケーション、重要な設計上の考慮事項を理解することが最も重要です。これらのセンサは継続的に進化し、新しいアプリケーションが発見されるため、技術者がこの分野の最新の進歩を常に把握しておくことが不可欠になります。この知識は、技術者が将来の課題に効果的に対処し、絶えず変化するエンジニアリングとテクノロジーの分野でホール効果センサが達成できる限界を押し広げ続ける革新的なソリューションを開発する上で非常に重要になることを証明します。
