はじめに
エンジニアリングの動的領域では、正確な位置検知がさまざまなアプリケーションで重要な役割を果たします。産業オートメーションの複雑さからロボットの精度、車両制御システムに至るまで、正確な位置検出の必要性は極めて重要です。磁気位置センサは、その独自の利点により優れた選択肢として現れており、さまざまな状況で非常に魅力的です。
ただし、その可能性を十分に理解し、十分な情報に基づいたセンサ選択を行うには、磁気センサを光学式、静電容量式、誘導式、超音波式の位置センサなどの他のタイプのセンサと比較することが不可欠です。この比較分析により、エンジニアや設計者は各センサタイプの長所と短所を特定し、特定のアプリケーションに最も適したセンサを選択できるようになり、エンジニアリング作業における全体的なパフォーマンスと効率が向上します。
表1に、特定のセンサの原理と、その長所および短所を示します。
表1 : センサの種類の概要
| センサタイプ | 原理 | 利点 | 短所 |
| 光学位置センサ | 位置測定に光学技術を活用。 | 優れた分解能と精度で非接触測定を可能にし、高速応答時間を誇る。 | 周囲の光や温度の変動による干渉を受けやすいため、はっきりした見通し線が必要。 |
| 静電容量式位置センサ | 静電容量の変化を利用して位置または変位を測定。 | コスト効率の高い価格で高い分解能と感度を提供し、非導電性材料を通して測定可能。 | 湿度や温度の変化の影響を受けやすく、対象材料ごとに校正が必要であり、ノイズの影響を受けやすい。 |
| 誘導位置センサ | 位置または変位の測定に磁気誘導を利用。 | 堅牢で信頼性の高いパフォーマンスを提供し、ほこりや湿気に強く、高温環境でも効果的に機能する。 | 範囲と分解能が制限されており、近くの金属物体の影響を受け、導電性のターゲットが必要。 |
| 超音波位置センサ | 音波を利用して距離や位置を測定。 | 柔らかい物体や透明な物体も検出でき、ユーザーフレンドリーな操作で低コストで非接触測定が可能。 | ノイズや乱流の影響を受けやすく、分解能と精度が低下し、応答時間が遅くなる。 |
| 磁気位置センサ | 位置や角度の測定に磁場を利用。 | 過酷な環境条件に耐えるように設計された、優れた耐久性と堅牢性を備えた非接触測定が可能。 | 外部の磁場に敏感で、範囲と解像度が制限される。 |
光学式位置センサ
光の反射または遮断に基づいて機能する光学位置センサは、最高の精度が不可欠なアプリケーションにおいて特殊な役割を確立しています。それらの重要性は、精度が最も重要となる顕微鏡検査や半導体製造などの高度な分野で特に顕著です。これらのセンサは、光の変化を検出して測定することで位置の変化を正確に把握できるという、シンプルでありながら効果的な原理で動作します。その結果、精密産業の厳しい要求を満たすために必要なレベルの精度を実現します。

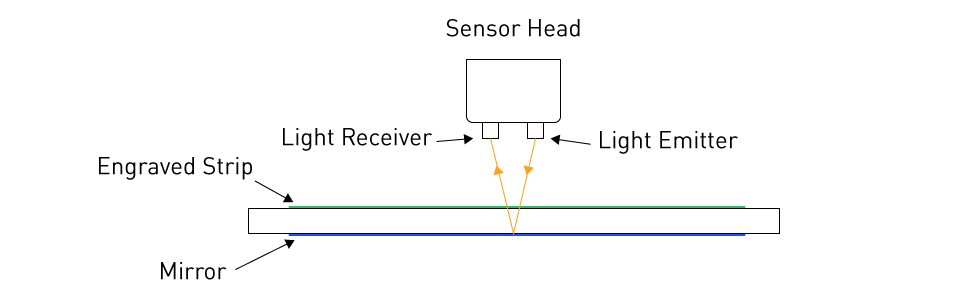

図1は光学位置センサの動作メカニズムを示しています。センサは光線を発し、それが鏡に当たり、刻まれたストリップに向けられます。このストリップは光を変調し、変調された光は光受信機によって捕らえられます。この信号を処理することにより、センサはストリップに沿った位置を正確に特定できます。しかし、光学センサは本質的に高精度であるにもかかわらず、環境条件に対して非常に敏感であるという顕著な弱点があります。ほこり、湿気、その他の微粒子などの要因により光路が妨げられ、測定値が不正確になる可能性があります。
図1 : 光学式位置センサの動作
したがって、これらのセンサは、環境の干渉が発生する可能性がある過酷な環境や制御されていない環境での使用にはあまり適していない可能性があります。対照的に、磁気位置センサは、このような厳しい状況でも信頼性を保ち続けます。一貫して正確な測定値を提供でき、ほこりや湿度の影響を受けないため、困難な状況でのアプリケーションに最適なオプションです。分解能と精度の点では、ハイエンドの光学センサが依然として磁気センサよりも優れている可能性があることを覚えておくことが重要です。
静電容量式位置センサ
静電容量式位置センサは、電気容量の変化を測定して物体の位置を正確に特定するという原理に基づいて構築されています。これらのセンサは、優れた精度と温度変動への耐性が認められており、さまざまな業界で広く採用されています。静電容量式位置センサで物体の位置を検出するために採用されている主なアプローチは以下で説明する2つあります。
コンデンサの誘電率の変更

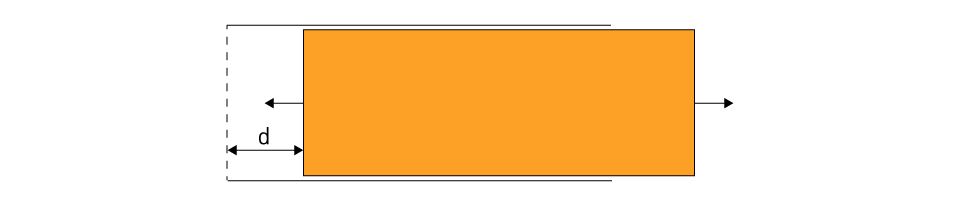

図2は、誘電率が変化した場合の静電容量式位置センサの動作を示しています。誘電体がプレートに対してどのように配置されているかによって静電容量が変動する可能性があるため、これがモニタされます。
図2 : 誘電率の変化
コンデンサプレートの重複領域の変化

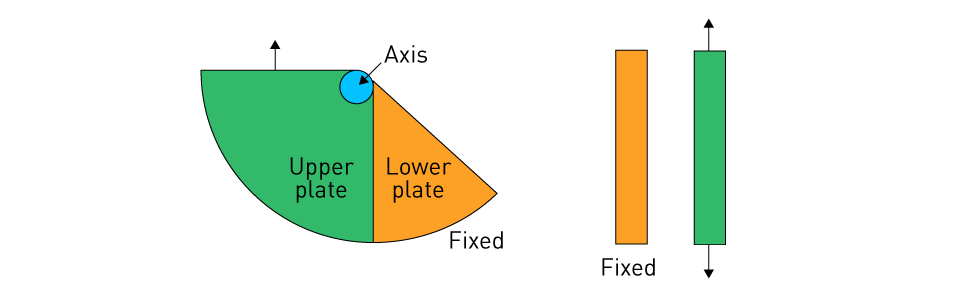

図3は、コンデンサの2つのプレートの重複する領域の1つが変化したときに静電容量式位置センサがどのように動作するかを示しています。重複領域の変化によって静電容量の変動が生じ、それが記録されます。ただし、静電容量センサにはいくつかの欠点があります。感知される物質の変化や、その物質とセンサの距離によって、センサが特に敏感になる場合があります。さらに、電磁干渉が多い状況では、機能が著しく損なわれる可能性があります。
図3 : 上部プレートの重複領域の変化
一方、磁気位置センサは、そのような困難に対して耐性を示します。電磁ノイズが大きい状況でも正常に機能し続け、感知対象の物質の変化による影響もほとんど受けません。これらは、その堅牢性により、電気的に騒音の多い状況で好まれる選択肢となることがよくあります。
誘導位置センサ
誘導センサは、電気回路のインダクタンスの変化が金属物の動きによって引き起こされるという考えに基づいて動作し、さまざまなアプリケーションで信頼性の高いパフォーマンスを提供します。これらの環境に対する耐性があるため、汚れやほこり、湿気の多い状況が頻繁に発生する産業アプリケーションに特に適しています。

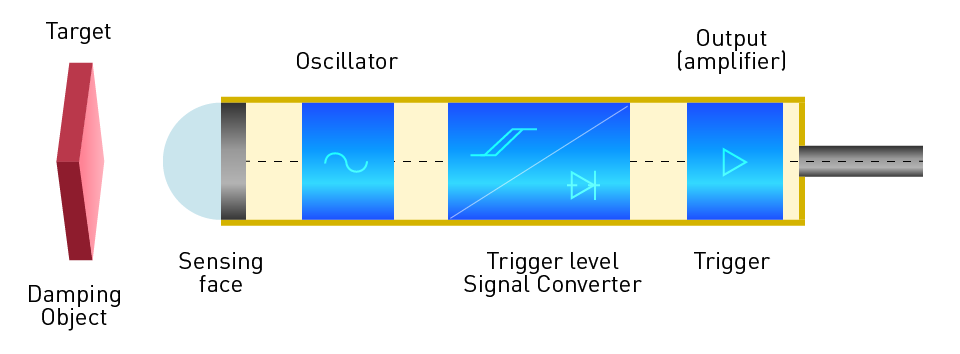

図4は、一般的な誘導型近接センサの機能を示しています。センサには、感知面から広がる電磁場を生成する発振器が含まれています。金属物体が接近すると、その中に渦電流が誘導され、振動振幅が変化します。この振幅の変化は、レンツの法則に従って、対応する出力状態の変化を引き起こします。
図4 : 誘導型近接センサの動作
誘導位置センサにはさまざまなタイプがありますが、その中でも線形可変差動トランス (LVDT) と回転可変差動トランス (RVDT) が一般的に使用されています。LVDTとRVDTはどちらもインダクタンスの変化という同じ原理で動作しますが、異なる種類の動きを測定するように特別に設計されています。LVDTは線形変位測定に使用され、RVDTは回転変位の捕捉に適しています。ただし、誘導センサは通常、感知幅が狭く、近くに金属物体があると機能が損なわれる可能性があります。複数の金属部品が共存する狭い機械空間では、これが困難になる可能性があります。磁気位置センサにはこれらの制限がないため、より広い検知幅が提供され、さまざまなアプリケーションで柔軟性が向上します。非磁性材料を通して検出する能力により、多様性とアプリケーションの幅が広がります。
超音波位置センサ
超音波センサは検出幅が広く、圧電結晶トランスデューサによって生成された音波の伝播を利用して距離を測定するため、レベル検知アプリケーションに最適です (図5参照)。センサをターゲットの近くに配置できない場合、物理的な接触なしに位置を判定できる能力は大きな利点となります。

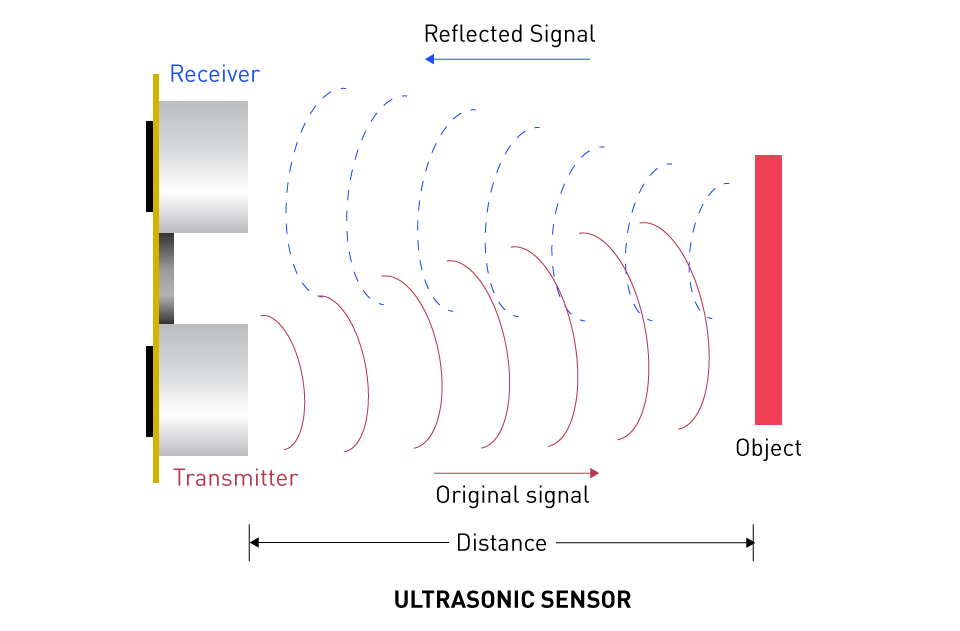

図5は超音波位置センサの動作を示しています。このセンサは超音波を発信し、それが何かに衝突した後に空気中に再び侵入するのを監視することで機能します。センサは、信号の送信と受信の間の遅延を計算することで、物体までの距離を正確に測定できます。この動作原理により、ロボット工学や駐車システムなど、さまざまなアプリケーションで精密な位置検知が可能になります。
図5 : 超音波位置センサの仕組み
ただし、温度変動、風、感知対象物の表面状態の変化など、さまざまな変数が、それらの動作に影響を及ぼす可能性があります。これらの要素は音波の速度や反射に影響を与え、誤差が発生する可能性があります。
もう一度言いますが、磁気センサはより信頼できる選択肢であることがわかります。超音波センサは、その動作方法により、一貫して確実に動作することができ、超音波センサの動作に影響を与える可能性のある変数に対して耐性があります。
磁気センサと競合他社のコスト比較
センサ技術を選択する際、コストに関する懸念が主な決定要因となることがよくあります。これには、元の購入価格だけでなく、継続的なメンテナンス費用とセンサの耐久性も含まれます。
- 磁気センサ : 初期費用は多少高くなりますが、耐久性に優れていることで知られる磁気センサは、存続期間での所有の総費用が低くなることがよくあります。これらは堅牢性が高く、メンテナンスの必要性がほとんどなく、長期的な信頼性が得られるため、多くのアプリケーションにとって費用効率の高い選択肢になります。
- 光学センサ : 通常、光学センサは磁気センサよりも初期費用は少なくて済みますが、より頻繁なメンテナンスが必要になる場合があります。これは、ほこりや汚れなどの環境汚染物質に敏感なため、頻繁に清掃したり、場合によっては交換したりする必要があるためです。
- 静電容量センサ : これらのセンサは、初期費用が比較的安価でありながら、非常に高精度です。しかし、温度や湿度の変動に敏感であるため、より定期的な校正や場合によっては交換も必要となり、長期的な支出が増加する可能性があります。
- 誘導センサ : 磁気センサと同様に、誘導センサは堅牢で環境変数に対して耐性があることが多くあります。しかし、非常に複雑に構築されているため、初期費用はかなり高額になる可能性があります。メンテナンス費用は低い場合が多くあります。
位置センサのアプリケーション例
位置センサは、さまざまな分野のさまざまなアプリケーションで重要な役割を果たします。これらの適応型センサが使用されるいくつかの例を見てみましょう。
- 磁気位置センサ : 車載アプリケーションでは磁気センサが頻繁に使用されます。これらは、スロットルおよびブレーキ位置センサの耐久性、精度、および長期的な信頼性にとって非常に重要です。磁気センサは、高精度と環境による外乱に対する耐性を活かして、産業オートメーションにおけるロボットアームの位置追跡にも利用されています。
- 光学位置センサ : 光学位置センサは、医療業界における内視鏡や顕微鏡などのさまざまな画像診断機器に使用されています。高精度、非接触操作などの利点があります。高解像度と高精度は、アライメントや品質管理手順の産業アプリケーションにおいて重要な利点となります。
- 静電容量式位置センサ : 静電容量センサは、さまざまな民生用電子機器に幅広く応用されています。注目すべき例の1つは、スマートフォンやタブレットのタッスクリーンへの統合です。これにより、効率的な電力使用や優れた感度など、さまざまな利点が得られます。産業分野では、静電容量センサは近接センシングや液面レベル検出のタスクにおいて極めて重要な役割を果たします。これらのセンサの優れた特徴は、非導電性材料を介して機能できることであり、さまざまな状況で大きな利点をもたらします。
- 誘導型位置センサ : 誘導型センサの実装は、主に高負荷産業用アプリケーションを中心に行われます。これらの堅牢なセンサは、CNCマシン、エレベータ、組立ラインなどのさまざまな環境で幅広く使用されています。非接触型であるため、このような厳しい環境では非常に価値があり、摩耗を最小限に抑えることができます。さらに、センサは耐久性が高く、ほこり、汚れ、湿気に強いため、このような厳しい条件での展開にも適しています。
センサ技術の新しいトレンド
センサ技術の世界を深く掘り下げていくと、新たなトレンドと継続的な進歩が位置センサの将来に影響を与えていることが明らかになります。たとえば、さまざまなセンサ技術を組み合わせて、それぞれの長所を生かし、弱点を効果的に軽減することに関心が高まっています。

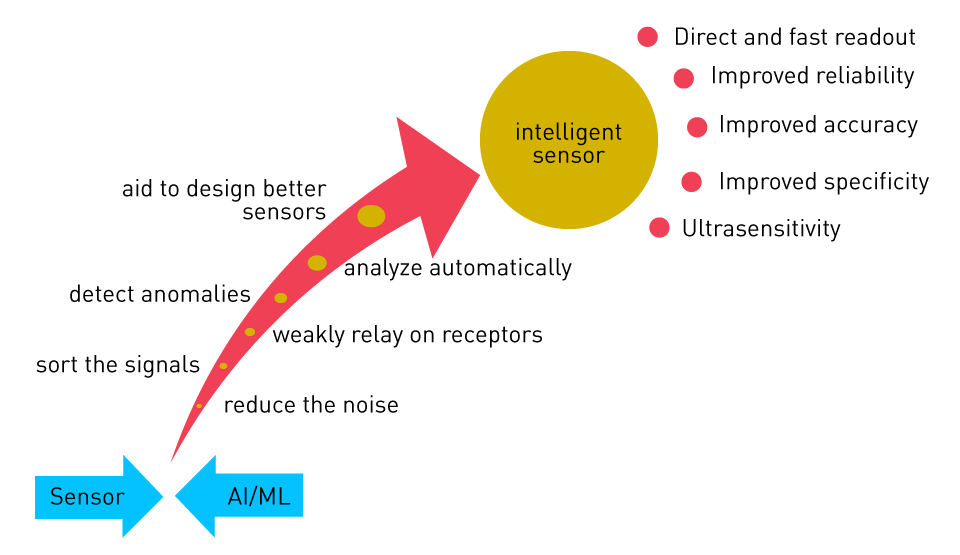

磁気センサを光学センサや静電容量センサなどの他のタイプのセンサと統合することで、パフォーマンスが向上し、信頼性が高まる有望な道が開かれます。さらに、高度な信号処理と機械学習アルゴリズムの登場により、センサデータからより大きな価値を引き出すことが可能になり、精度が向上し、センサ固有の制限やバイアスを補正できるようになります。これらの進歩は、磁気位置センサの性能を向上させ、そのアプリケーションの範囲を大幅に広げる鍵となります (図6参照)。
図6 : センサでのAIの統合 – インテリジェントセンサ
結論
結論として、位置センシングの分野は広く多様で、各タイプのセンサにはそれぞれ明確な利点と欠点があります。磁気位置センサは、外部要因に対する優れた耐性と非磁性材料を介して検出する能力を備えていますが、いくつかの欠点があります。
適切なセンサタイプを選択するには、対象のアプリケーションと、精度、分解能、検知範囲、気候条件、コストに関する要件を慎重に分析する必要があります。したがって、エンジニアは、磁気位置センサが他のセンサタイプと比べてパフォーマンスがどうどうであるかを十分に理解する必要があります。この情報は、この複雑な分野をナビゲートし、特定アプリケーションのニーズを満たす効果的で信頼性の高い高性能なシステムを作る際に非常に役立ちます。
