EVQ2288-L-00A

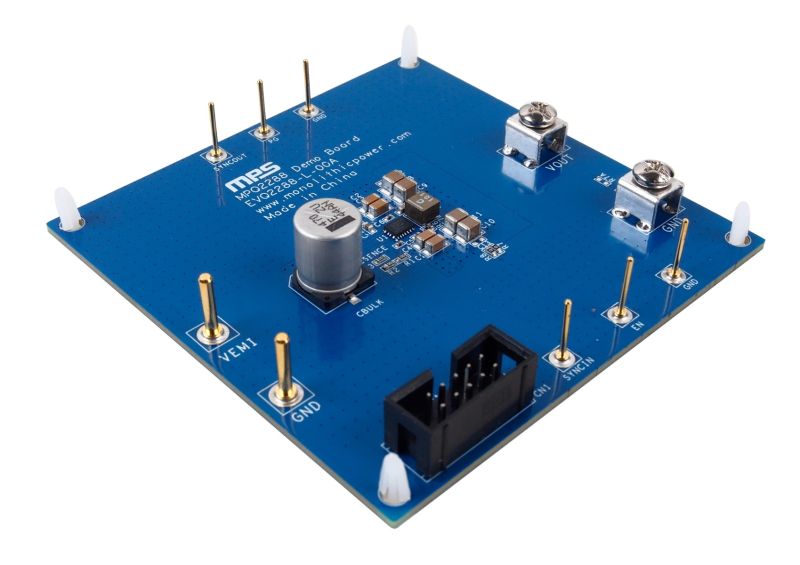

EVQ2288-L-00A 評価ボードは、ハイサイドおよびローサイドパワーMOSFET (それぞれHS-FETとLS-FET) を内蔵した、設定可能な高周波同期降圧型コンバータであるMPQ2288-AEC1の機能を実証するように設計されています。

MPQ2288-AEC1は、2.7V～6Vの入力電圧 (V_IN) 範囲で動作し、最適な過渡応答を実現する固定周波数、ゼロ遅延パルス幅変調 (PWM) (ZDP^TM) 制御により、最大16Aの高効率出力電流 (I_OUT) を提供します。

強制連続導通モード (FCCM) の間、設定可能な2MHz～4MHzのスイッチング周波数 (f_SW) は、外部インダクタンスと静電容量を低減します。内部フィードバックと補償により、外付け部品の数が最小限に抑えられ、精度が向上します。

軽負荷状態でf_SWを下げて、f_SWとゲートドライバ損失を低減することによって、広い負荷範囲にわたって高い電力変換効率を実現します。豊富な保護機能には、短絡保護 (SCP)、過電流保護 (OCP)、入力電圧保護 (OVP)、出力OVP、およびサーマルシャットダウンなどがあります。これらの保護により、信頼性のあるフォールトトレラントな動作を実現します。

デジタルインタフェースはパケットエラーチェック (PEC) を提供し、搭載されたマルチページ・ワンタイム・プログラマブル (OTP) メモリにより、高度な設定が可能になります。

EVQ2288-L-00Aは、完全に組み立てられテストされた評価ボードです。MPQ2288-AEC1は、ウェッタブルフランクのQFN-18 (3mm x 4mm) パッケージで提供され、AEC-Q100グレード1で利用可能です。
