EV6602-V-01A

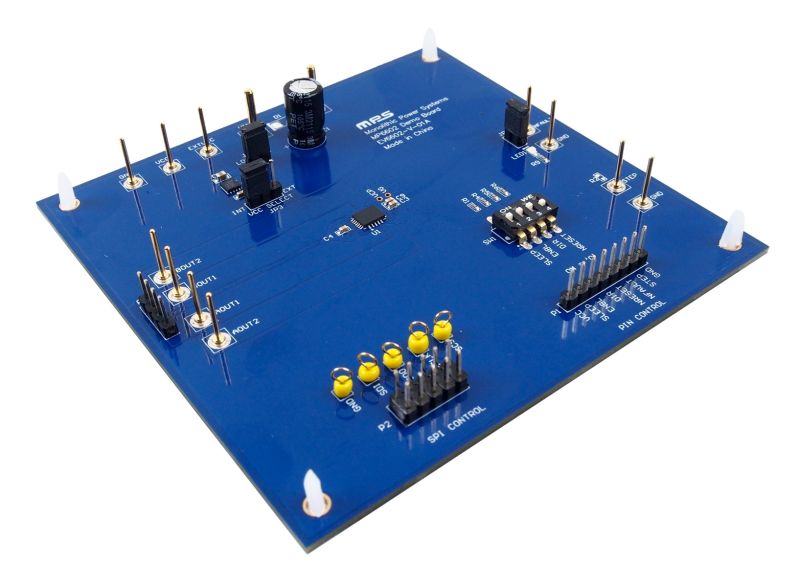

EV6602-V-01Aは、インデクサと内部電流レギュレーションを内蔵したステッピングモータ・ドライバであるMP6602の機能を実証するために設計された評価ボードです。3Dプリンター、レーザープリンター、コピー機、繊維機械に適しています。

MP6602は、4.5V～35Vの入力電圧 (V_IN) 範囲にわたり動作します。1相あたり最大4Aのモータ電流を供給でき、バイポーラまたはユニポーラのステッピングモータをフル、ハーフ、クォータ、1/8、1/16、および1/32ステップモードで動作させられます

MP6602は自動ホールド電流モードを提供します。このモードでは、最大電流が必要でない場合 (モータの停止時や軽負荷状態など)、巻線電流を自動的に下げて電力を節約できます。このモードでは、モータのステップ位置が保持されます。

ストール検出は、モータの逆起電力 (BEMF) を測定し、それをプリセット値と比較することによって実現されます

内部安全機能と診断機能には、低電圧誤動作防止機能 (UVLO) 保護、過電圧保護 (OVP)、過電流保護 (OCP)、オープン負荷検出 (OLD)、ストール検出、過熱警告 (OTW)、および過熱シャットダウン (OTS) などがあります。

MP6602はすぐれた熱性能を備えており、周囲温度より約26°Cしか温度上昇しません (評価ボードが4Aのモータ電流を駆動する場合)。QFN-25 (4mm x 5mm) パッケージで利用可能です。
