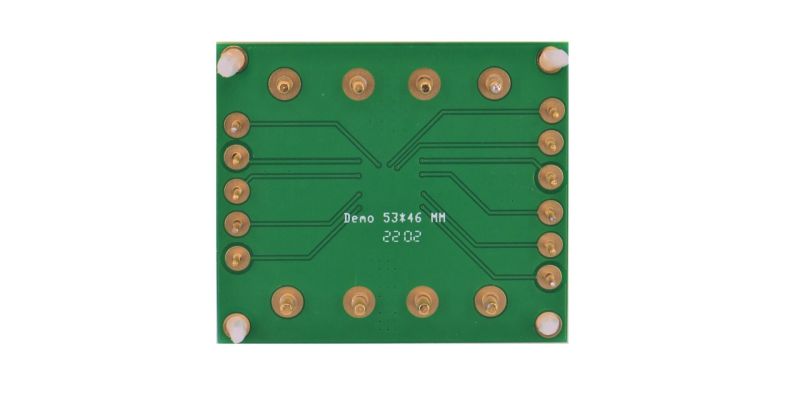

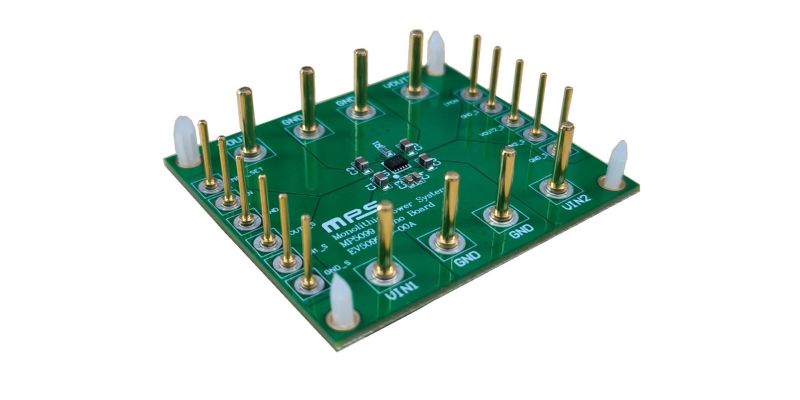

EV5099-D-00A

EV5099-D-00A評価ボードは、入力の過渡現象から出力回路を保護する保護デバイスであるMP5099の機能を実証するように設計されています。また、MP5099は入力での望ましくない短絡や出力からの過渡現象も防ぎます。MP5099は、小さな抵抗率 (R_DS(ON)) で、低い静止電流 (自己消費電流) のデュアルチャネル電流制限スイッチです。

起動時、突入電流は出力のスルーレートによって制限されます。スルーレートは、SSピンのコンデンサ (C_SS) によって制御されます。出力での最大負荷は電流制限されています。電流制限の大きさは内部で固定されています。

出力電圧 (V_OUT) は過電圧保護 (OVP) 機能によって制限されます。各レールの出力電流 (I_OUT) は、IMONピンに接続された抵抗を介してモニタできます。

MP5099は、省スペースのTQFN-10 (2mm x 3mm) パッケージで提供されます。
